Cнятие и установка или замена гидроагрегата системы ABS/ASC+T

34.51 · 525
  1. Примечание: Соблюдать Общее руководство,

    см. 34 00 ...

    Перед началом работ считать сообщения ЗУ неисправностей ЭБУ системы ABS/ASC+T и распечатать диагностический протокол.

    По окончании работ произвести проверку функционирования узла ABS/ASC+T, см. Диагностическую информационную систему BMW (DIS).

    По окончании работ удалить воздух из тормозной системы,

    см. 34 00 048

  2. Снять перегородку отопителя,

    см. 51 71 080

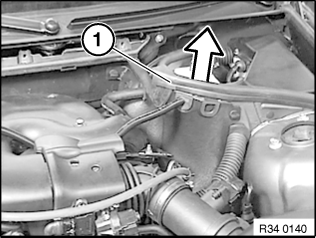

  3. Снять уплотнитель (1) по направлению вверх.

  4. При установке: При установке вакуумного трубопровода и провода от плюсовой клеммы аккумулятора убедиться в правильности установки резиновых втулок.

    Извлечь вакуумный трубопровод и провод от плюсовой клеммы аккумулятора из перегородки отсека вспомогательных механизмов.

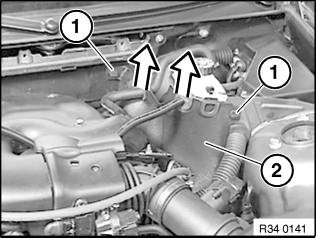

    Повернуть замки (1) на 90°, отперев их таким образом. Снять перегородку (2) отсека вспомогательных механизмов движением вверх.

  5. Снять главный тормозной цилиндр,

    см. 34 31 500

  6. При установке: Соблюдать момент затяжки, см. 34 32 1AZ.

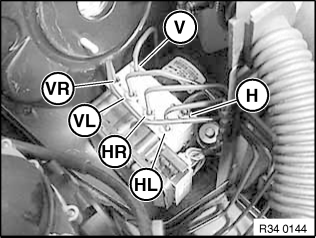

    Отсоединить трубопроводы (1 - 6) и заглушить их отверстия пробками.

    от двухполостного главного тормозного цилиндра переднего контура к блоку ABS/ASC+T переднего контура (контур привода тормозных механизмов передних колес)

    от двухполостного главного тормозного цилиндра заднего контура к блоку ABS/ASC+T заднего контура (контур привода тормозных механизмов задних колес)

    от блока ABS/ASC+T переднего правого к тормозному механизму переднего правого колеса

    от блока ABS/ASC+T переднего левого к тормозному механизму переднего левого колеса

    от блока ABS/ASC+T заднего правого к тормозному механизму заднего правого колеса

    от блока ABS/ASC+T заднего левого к тормозному механизму заднего левого колеса

  7. При установке: При установке трубопроводов тормозного привода обратить внимание на правильность установки резиновых втулок.

    Расфиксировать и отсоединить разъем (1).

    Извлечь трубопроводы с резиновыми втулками из панели кузова и отжать их в направлении двигателя. Трубопроводы при этом ни в коем случае не сгибать.

    Вывернуть болт с шестигранной головкой (2) и снять блок ABS/ASC+T движением вверх.

  8. При установке: Проверить резиновую подушку (1) на правильность положения. Заменить поврежденную резиновую подушку.
  9. При установке: Заменить болты с герметиком. Соблюдать момент затяжки, см. 34 51 1AZ.

    Замена гидроагрегата

    Вывернуть болты (1) и осторожно отсоединить ЭБУ (2) от гидроагрегата (3).

  10. Вывернуть винты (1).

  11. Вывернуть болт (1) и снять кронштейн (2) с гидроагрегата (3).
