Снятие и установка / уплотнение корпуса дроссельной заслонки (S50)
Снять перегородку отопителя (корпус впускного коллектора). Объем работ описан в разделе «Снятие кронштейна рычага стеклоочистителей в сборе».
см. 61 61 270 .
Вытянуть впускной коллектор (1) вверх.
Откинуть кабельную коробку (2) назад.
Снять впускной коллектор,
см. 11 61 050 .

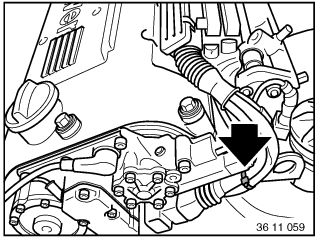

Извлечь кабельный бандаж.
Отсоединить штекерные соединения потенциометра дроссельной заслонки (1) и датчика распределительного вала впускных клапанов (2).
Снять колодку штекерных разъемов форсунок и отложить в сторону.
Внимание! Собрать и отправить на утилизацию вытекающее топливо.S50 B30:
Снять хомуты трубопровода подвода топлива и возвратного трубопровода и демонтировать оба шланга.
S50 B32:
Снять стопорную скобу (1).
S50 B32:
Снять стопорную скобу (1).
S50 B32:

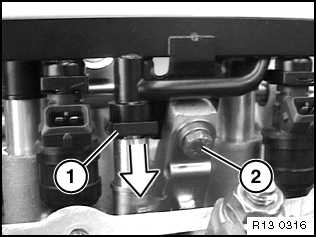

Снять стопорную скобу (1).
Вывернуть винт (2).
Внимание! Собрать и отправить на утилизацию вытекающее топливо.При установке: Заменить кольца круглого сечения. Монтировать кольца круглого сечения с использованием смазки для облегчения скольжения.S50 B32:

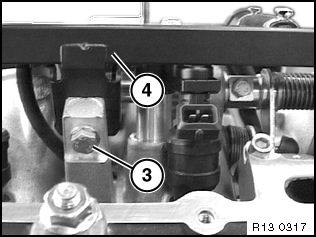

Вывернуть винты (3) с левой и правой сторон.
Снять топливораспределительную магистраль (4).

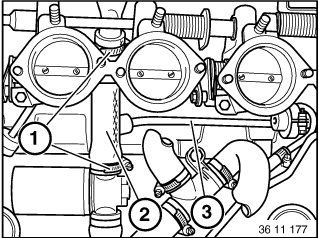

Снять хомуты (1) и снять вакуумный шланг (2) сверху и снизу с трубопровода фильтра с активированным углем (3).
Отсоединить хомут (1) и снять шланг циклонного сепаратора (2) с вентиляционной трубки головки блока цилиндров (3).
Вывернуть винт (вентиляционная трубка головки блока цилиндров).
Указание: Для снятия слегка повернуть вентиляционную трубку.Извлечь вентиляционную трубку.
Внимание! Собрать топливо и отправить на утилизацию.Ослабить хомут (1) и отсоединить шланг. Отсоединить шланг (2). Отвернуть гайку (3) и регулятор давления.
Вывернуть винты крепления топливораспределительной магистрали.
Ивзлечь воздуховод с патрубками и топливораспределительную магистраль с форсунками движением вверх.
При установке: Заменить все кольца круглого сечения на патрубках.
При установке: Проверить и при необходимости заменить уплотнительные кольца круглого сечения.Для облегчения монтажа смазывать все кольца круглого сечения только вазелином или трансмиссионным маслом SAE 90.
Вывернуть винт и снять датчик распределительного вала впускных клапанов.
Отвернуть гайки нижних фланцев (всего 3 шт.) и верхних фланцев (всего 6 шт.) и снять корпус дроссельной заслонки в сборе.
(На изображении показано положение винтов)
Указание: Обращать внимание на керамические фланцы!S50 B30:
Опасность поломки!
При установке: Заменить все уплотнительные кольца круглого сечения (сторона дроссельной заслонки). Следить за правильностью положения пригнанных втулок.
При установке: Заменить все уплотнительные кольца круглого сечения (сторона головки блока цилиндров). Следить за правильностью положения центрирующей втулки.
При установке: Следить за правильностью положения керамических фланцев.S50 B30:
Сторона с насечкой относительно фланца дроссельной заслонки.
Проверить холостой ход и состав отработавших газов,
см. 13 00 060 .
