Замена механизма переключения (GS6-58/59 BG/DG)
Необходимые подготовительные операции: Снять корпус воздушного фильтра. Коробку передач переключить в нейтральное положение
Снятие:
Отцепить крепления-вставки (3) тяги рычага управления коробкой передач при помощи гаечного ключа SW13 с шарового шарнира.
Вывернуть винты (1).

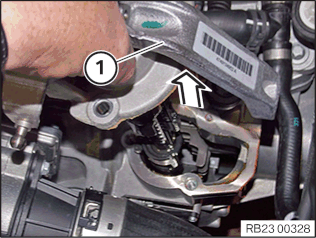

Отсоедините горловину крышки коробки передач, резко потянув за противовес рычага селектора (1), и достаньте горловину крышки коробки передач примерно на 30 мм из картера коробки передач.
Поверните узел горловины крышки коробки передач на 90° против часовой стрелки.
Вытяните узел горловины крышки коробки передач (1) вверх.
Внимание! Соблюдать исключительную чистоту! Попадание грязи приводит к серьезным повреждениям коробки передач!УСТАНОВКА:
Очистите уплотняемую поверхность (1) при помощи неворсистой салфетки от остатков уплотнения.
Нанесите контактное уплотнение на уплотняемую поверхность (1).
Герметик для поверхностей: Loctite 5203, номер детали BMW 83 19 0 395 783
Вставьте горловину крышки коробки передач в перекрученном положении в коробку передач, обеспечив выступ около 30 мм над конечным положением.
После этого поверните горловину крышки коробки передач на 90° по часовой стрелке в конечное положение и вставьте в картер до упора.
- При установке: Заменить винты. Момент затяжки 23 41 1AZ.
Затянуть винты (1).
Зацепить тросы рычага селектора (3) на шаровых шарнирах.
Необходимая подгонка:
Установить корпус воздушного фильтра
