Снятие и установка левого или правого заднего амортизатора
Предостережение! При неумелом обращении с домкратом автомобиль может соскользнуть с подъемника. Следить за тем, чтобы при подпирании деталей: Автомобиль больше не поднимался и не опускался. Автомобиль не приподнимался с опорных тарелок подъемника.
При установке: Все вывинченные/отвинченные в ходе ремонта болты, гайки и хомуты подлежат обязательной замене. Крепежные элементы на деталях ходовой части и рулевого управления подлежат обязательной замене.
Указание: Отдельный порядок действий для амортизаторов VDC.Необходимые подготовительные операции: Снять заднее колесо.Снятие:
Закрепить приспособление 2 358 630 на фланце с помощью колесных болтов.
Подпереть поворотный кулак с помощью специального приспособления 2 358 630 и домкрата на ступице колеса.

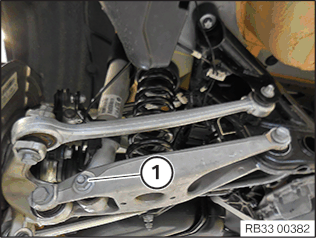

Отвернуть гайку (1).
Приподнять опору подшипника колеса домкратом так, чтобы можно было вынуть винт.
- Указание: Специальное приспособление 2 358 630 может остаться на ступице колеса.
Медленно опускать домкрат, пока опора подшипника колеса не повиснет свободно.
Отставить домкрат в сторону.
Вывернуть винты (1) на верхней опоре амортизационной стойки.
Сжать амортизатор и вывести его из колесной ниши движением вверх.
Установка:
Проверить и при необходимости заменить накладку (1) и уплотнительную шайбу (2).
Выровнять амортизатор.
Выровнять верхнюю опору амортизационной стойки на кузове.
Затянуть винты (1).
Момент затяжки 33 52 1AZ.
Подпереть поворотный кулак с помощью специального приспособления 2 358 630 и подъемника на ступице колеса.
- При установке: Убедиться в том, что болт вставлен с правильной стороны. Затянуть резьбовое соединение в нормальное положение.
Деталь: Заменить винт.
Медленно поднимать домкрат, пока не станет возможным вставить винт в рычаг развала и амортизатор.
Деталь: Заменить гайку (1).
Навинтить гайку (1) и затянуть в нормальное положение.
Момент затяжки 33 52 3AZ.
Опустить и отставить домкрат в сторону.
Снять приспособление 2 358 630.
Необходимая подгонка:
Установить заднее колесо.
