Снятие и установка / замена системы выпуска ОГ в сборе (M57) (с передней выпускной трубой)
- Предостережение! Опасность ожога! Эти работы выполнять только на холодной системе выпуска ОГ!
Вывернуть болты.

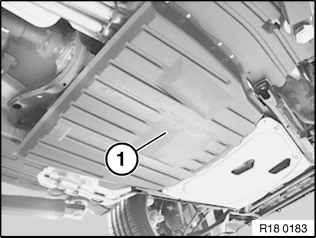

Снять панель (1) защиты вспомогательных механизмов двигателя.
Вывернуть винты.
Освободить нижние фиксаторы (2).
Освободить боковые фиксаторы (не показаны) .
Вынуть заслонку (1).
Ослабить внутренние резинометаллические шарниры обоих задних дополнительных глушителей.
Ослабить 3 передних резинометаллических шарнира системы выпуска ОГ.
Предупреждение! Для выполнения следующей операции необходим помощник. Отвернуть резьбовое соединение системы выпуска ОГ между соединительным патрубком и турбонагнетателем. Момент затяжки 18 00 1AZ — 45 Нм.
Вывернуть болты (1) наружных резинометаллических шарниров обоих задних дополнительных глушителей на балке заднего моста с левой и с правой стороны.
Осторожно опустить систему выпуска ОГ.
