Снятие и установка / замена зарядного блока устройства громкой связи
Предупреждение! Соблюдать указания по защите от электростатического разряда (ESD ‐ ElectroStatic Discharge) .
Примечание: Соблюдать указания по обращению с оптоволоконными кабелями .
Необходимые подготовительные операции: Отсоединить минусовой провод аккумуляторной батареи . Снять обшивку пола багажного отделения .
E91:

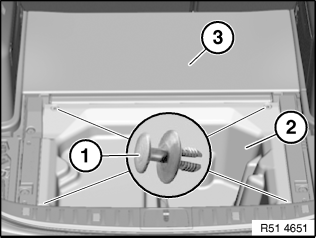

Разжать зажимы крепления (1) и снять лоток (2).
Отогнуть обшивку (3) вверх.
При установке: Обратить внимание на правильность положения направляющих (5) в соответствующих держателях на кузове. Обратить внимание на правильность укладки жгута проводов.E88/E84/E93:
Отвернуть гайки (1).
Отсоединить держатель TCU / SES (2) в направлении, указанном стрелкой, от кузова.
Приподнять обшивку (4) перегородки багажного отделения и отсоединить держатель TCU / SES (2) в направлении багажного отделения.
Отсоединить держатель (3) жгута проводов от держателя TCU / SES (2).
Отвернуть гайки (1).
Снять зарядный блок устройства громкой связи и отсоединить соответствующие разъемы.
При замене:
Выполнить программирование/кодирование автомобиля .
При необходимости зарегистрировать телефон в автомобиле.
