Снятие и установка/замена облицовки полки за задним сиденьем (полки за задним сиденьем)
Необходимые подготовительные операции: Снять спинку заднего сиденья. Только для автомобилей, дополнительно оборудованных сидениями повышенной комфортности: Снятьподголовники. Снять подлокотник Только для автомобилей, дополнительно оборудованых системой кондиционирования задней части салона: Снять перегородку багажного отделения. Снять облицовку задней стойки крыши. Только F01/02/03/04: Снять накладку отверстия для ремня безопасности слева и справа

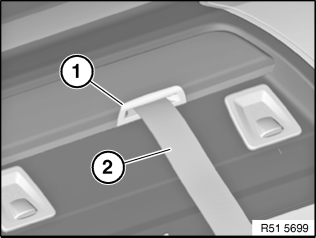

Указание: Рисунок приведен только в качестве примера (используемый рисунок относятся к F01).Подцепить пластмассовым клином и снять накладку отверстия (1) среднего ремня безопасности и вытянуть ленту (2) ремня безопасности.
Только в исполнении с декоративной планкой:
Отсоединить накладку отверстия (1) среднего ремня безопасности от декоративной накладки и вытянуть ленту (2) ремня безопасности
Только F01/02/03/04:
Отвернуть пластмассовую гайку (1) на накладке на заднюю стойку.
Только F01/02/03/04:
Отвернуть пластмассовую гайку (1) на накладке на заднюю стойку.
Отцепить направляющий выступ накладки на заднюю стойку вверху от полки за задним сиденьем.
Только у транспортных средств с солнцезащитной шторой:
Вывернуть винты (1) из багажника.
Расфиксировать съемные втулки и оттянуть полку за задним сиденьем вперед.
Расфиксировать и отсоединить все расположенные под ней штекерные соединения.
При замене
Снять левый/правый динамик (держатель динамика)
Только в исполнении с креплениями Top Tether:
Подцепить пластмассовым клином и снять крышки (1) всех креплений Top Tether.
При установке: Фиксирующие выступы не должны иметь повреждений. При необходимости заменить крышки.
При установке: Обратить внимание на правильность положения фиксирующих выступов в вырезе.Нажать на фиксирующие выступы и снять рамку накладки на верхний крепежный ремень Top Tether.
Только в исполнении с декоративной планкой:
Вывернуть винты (1).
Снять декоративную планку.
Внимание! Следить за чистотой рабочих поверхностей. Опасность попадания грязи с полки за задним сиденьем. При высекании отверстий полка за задним сиденьем должна лежать горизонтально. Обратить особое внимание на чистоту кромок. Из обшивки не должны торчать нитки.Сделать необходимые отверстия в обшивке (в зависимости от варианта комплектации):
Обратить внимание на выштамповку на полке за задним сиденьем:
Сделать вырезы под проушину Top Tether или отверстие под ремень безопасности с помощью ножа фирмы Fein (160 A) или пилы для кузовных работ с пильным полотном для криволинейных пропилов (см. материалы Службы поставки запчастей BMW).
Вырубить вырезы под декоративную планку.
