Снятие и установка панели управления радиоприемником и системой кондиционирования
Внимание! Опасность повреждения!В CIC установлен жесткий диск.
Механические работы над CIC и соседними деталями производить осторожно.
Оберегать CIC от сотрясений.
Внимание! Соблюдать указания по защите от электростатического разряда (ESD ‐ ElectroStatic Discharge).- Внимание! Выполнять монтаж только в обеспыленном помещении станции техобслуживания. Во избежание повреждения не касаться и не допускать загрязнения дисплея.
Необходимые подготовительные операции: Снятьсреднюю декоративную планку на панели приборов.
Вынуть защитную накладку (2) из-под панели управления радиоприемником и кондиционером (1) вперед.
При установке: Петли крепления защитной накладки (1) не должны иметь повреждений. При необходимости заменить защитную накладку (1).

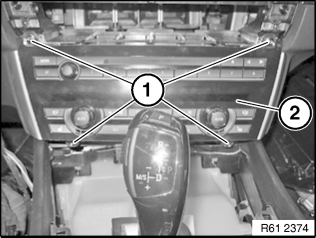

Внимание! Выбрать раскладку клавиатуры в зависимости от дополнительного оборудования.Вывернуть винты (1).
Снять панель управления (2) радиоприемником и системой кондиционирования.
Расфиксировать и отсоединить находящийся за ней разъемы.
При замене:
Выполнить программирование/кодирование автомобиля.
