Сервисное обслуживание микрофильтра
Предостережение! Опасность ожога! Данные ремонтные работы выполнять только на холодной системе выпуска отработавших газов!
Внимание! При снятии сажевого фильтра или дифференциального датчика давления следует заменить напорные шланги между сажевым фильтром и дифференциальным датчиком давления! Указание: На некоторых вариантах двигателей установлен только один напорный шланг.
Необходимые подготовительные операции: Снять лямбда-зонд. Снять контрольный зонд. Снять датчики температуры ОГ. Снять датчик перепада давления топлива. Снять радиатор системы рециркуляции ОГ. Только полноприводные автомобили: Снять карданный вал.
Снятие:
Ослабить хомут (1).
Снять систему выпуска отработавших газов (2) с сажевого фильтра.
Снять резинометаллические шарниры (1) с сажевого фильтра.
Перед снятием сажевого фильтра установить монтажную защиту (2).

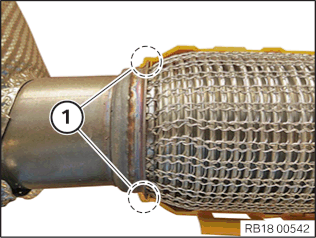

При установке монтажной защиты следить за тем, чтобы она находилась в правильном положении относительно кромок (1) гибкой трубки.
Только полноприводные автомобили:
Вывернуть винты (1).
Снять теплозащитный кожух (2).
Вывернуть нижний винт (1) на блок-картере.
Отвернуть гайку (2).
Снять растяжку (3).
Отвернуть гайки (4).
Вывернуть винты (1).
Снять теплозащитный кожух (2).
Отсоединить V-образный хомут (1) между турбонагнетателем ОГ и сажевым фильтром.
Вывернуть винт (1) слева на сажевом фильтре.
Вывернуть винты (1) и отсоединить держатель (2).
Отсоединить сажевый фильтр движением вверх и снять.
Установка:
Перед монтажом сажевого фильтра установить монтажную защиту (1) гибкой трубки.
При установке монтажной защиты следить за тем, чтобы она находилась в правильном положении относительно кромок (1) гибкой трубки.
Установить сажевый фильтр (1) с монтажной защитой гибкой трубки.
Завести сажевый фильтр (1) с монтажной защитой гибкой трубки за ГБЦ.
Снять монтажную защиту гибкой трубки .
Установить и позиционировать сажевый фильтр.
Заменить V-образный хомут и уплотнение.
Детали: V-образный хомут и уплотнение.
Установить V-образный хомут и уплотнение.
Затянуть V-образный хомут.
Момент затяжки 18 30 2AZ.
Установить растяжку (3).
Затянуть винт (1) на блок-картере.
Момент затяжки 18 30 4AZ.
Затянуть гайку (2).
Момент затяжки 18 30 3AZ.
Затянуть гайки (4).
Момент затяжки 18 30 3AZ.
Установить держатель (2).
Затянуть винты (1).
Момент затяжки 18 30 4AZ.
Затянуть левый винт (1) на сажевом фильтре.
Момент затяжки 18 30 3AZ.
Проверить резинометаллические шарниры на отсутствие повреждений, заменить поврежденные шарниры.
Детали: Резинометаллический шарнир.
Насадить резинометаллические шарниры (1) на сажевый фильтр.
Подсоединить систему выпуска отработавших газов (2) к сажевому фильтру.
Заменить хомут.
Детали: Хомут.
Затянуть хомут (1).
Момент затяжки 18 30 1AZ.
Установить теплозащитный кожух (2).
Затянуть винты (1).
Момент затяжки 18 30 10AZ
Только полноприводные автомобили:
Установить теплозащитный кожух (2).
Затянуть винты (1).
Момент затяжки 18 30 11AZ.
Необходимые дополнительные работы:
Установить датчик разности давления.
Установить лямбда-зонд.
Установить контрольный зонд.
Установить датчики температуры ОГ.
Установить радиатор системы рециркуляции отработавших газов.
Только полноприводные автомобили:
Снять карданный вал.
