41 00 ... Замена глухих заклепок

41.00 · ...
  1. Внимание! Разложить коврики для защиты внутренней отделки от повреждений и опилок, образующихся при высверливании заклепок. Разложить защитные коврики в соответствующей рабочей зоне: Панель приборов Зона порогов Салон автомобиля

  2. Схематическое изображение на примере держателя сложенной головной подушки безопасности:

    Высверлить головки заклепок до самого стрежня с помощью спирального сверла диаметром 10 мм.

  3. Схематическое изображение на примере держателя поручня:

    Высверлить головки заклепок до самого стрежня с помощью спирального сверла диаметром 10 мм.

  4. Выступающую часть всех глухих заклепок (1) засверлить до кузова.

  5. При установке: Повреждения лакокрасочного покрытия рамы боковины обработать грунтовкой.
    Указание: В зависимости от доступности удалить головки заклепок с помощью специального приспособления 2 348 128 или 72 1 210. На участках, недоступных при использовании специальных приспособлений, сначала надо нанести пену для скрытых полостей HS3 в области заклепочной головки и сразу после этого выбить заклепочную головку.

  6. Снятие заклепочной головки с помощью специального приспособления 2 348 128:

    Отжать нижние головки заклепок (1) с помощью специального приспособления 2 348 128 и снять.

  7. Указание: В выемку захвата (2) поместить резиновую вставку с целью фиксации в ней головок заклепок и предотвращения их выпадения.

    Снятие заклепочной головки с помощью специального приспособления 72 1 210:

    Стержень (1) приспособления 72 1 210 гибкий, благодаря чему он изменяет форму, приспосабливаясь к изгибам кузова.

  8. Указание: Во время выбивания помощник должен держать приспособление на головке заклепки. Обратить внимание на правильность положения выемки захвата на головке заклепки.

    Вставить специальное приспособление 72 1 210 сквозь отверстие в кузове рядом с точками крепления.

    Насадить приспособление на головку заклепки с обратной стороны в полости.

    Выбить стержень заклепки с помощью молотка и пробойника диаметром 6 мм в выемку захвата.

    Осторожно вынуть приспособление из кузова, чтобы головка заклепки не выпала из выемки захвата.

  9. Указание: Если при извлечении приспособления головка заклепки выпала из выемки захвата в боковой каркас, этот участок необходимо обильно заполнить пеной. Операции заполнения полостей пеной описаны ниже. Использовать для заполнения пеной средство для консервации скрытых полостей (см. материалы Службы поставки запчастей BMW). При необходимости можно также использовать пену для скрытых полостей (см. материалы Службы поставки запчастей BMW).
  10. Предостережение! Выдавить всю пену из емкости на картонку и после отвердевания выбросить картонку вместе с емкостью в мусорный контейнер. Если в емкости останется пена, есмкость может лопнуть.

    Подсоединить трубку к емкости с пеной.

    Вставить шланг в отверстия стойки.

    Заполнить полость одним толчком.

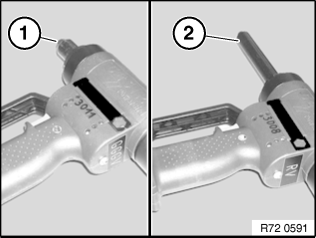

  11. Общий вид заклепочника:

    Крепление заклепками корпуса газогенератора и держателей сложенной головной НПБ с помощью заклепочника (см. каталог оборудования для СТО BMW).

    В зависимости от вида работ используются различные сменные элементы.

    Крепление заклепками корпуса газогенератора с помощью:

    насадка 17/36 и короткий хвостовик

    Крепление заклепками держателей сложенной головной НПБ:

    насадка 17/40 и длинный хвостовик
