Замена вентилятора отсека управляющей электроники (N52)
Предупреждение! Соблюдать инструкции по защите от электростатического разряда (ESD - ElectroStatic Discharge)!
Необходимые подготовительные операции: Считать информацию в ЗУ неисправностей с помощью MoDiC или DIS BMW и запротоколировать. Выключить зажигание. Соблюдать порядок отсоединения и подсоединения аккумуляторной батареи. Отсоединить аккумулятор. Снять воздушный канал правого микрофильтра.Предупреждение! Следовать указаниям по снятию и установке электронных блоков управления.
Примечание: Винты уплотнительной прокладки (3) выворачивать только при демонтаже жгута проводов.Вывернуть болт и снять кронштейн (1).
Вывернуть винты и снять крышку (2) отсека управляющей электроники.
При установке: Вставить лапки (1) в отверстия (2) и защелкнуть крышку.
Расфиксировать и отсоединить держатель (1).

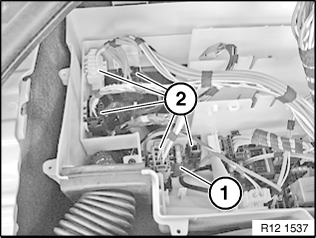

Освободить из фиксаторов блок управления 2) и вынуть движением вверх из держателя блоков.
Расфиксировать и отсоединить разъемы на ЭБУ (2).
Нажать на фиксирующие язычки (1) и вынуть задвижку (2) из корпуса в направлении, указанном стрелкой.
Нажать на фиксирующие язычки (1) в направлении, указанном стрелкой, и вынуть держатель (2) контактов из корпуса в направлении, указанном стрелкой.
Расфиксировать и вынуть держатель (1) предохранителей.
Расфиксировать разъем (2).
Расфиксировать и вынуть держатели (1 и 2) реле.
Расфиксировать и отсоединить разъем (3).
Снять держатель (4) блоков движением вверх.
Расфиксировать и отсоединить разъем (1) на держателе (2) блоков.
Вывернуть оба винта на держателе (2) блоков и снять движением вверх.
Вывернуть винты.
Снять вентилятор (1) отсека управляющей электроники.
Проверить записанные коды неисправностей.
Стереть коды неисправностей.
