52 20 ... Замена дистанц. разблок. левой спинки

Снятие:

Вывернуть винты (1).

Расцепить фиксирующий выступ (1) и снять защитную накладку (2).

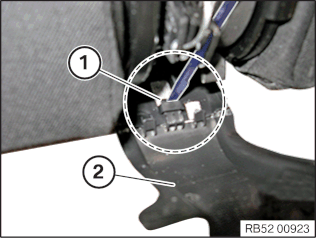

Расцепить фиксирующий выступ (1) и снять приводной трос Боудена с держателем (2).

Снять оплетку приводного троса Боудена с направляющей (3).

Разъединить кабельный бандаж (1) приводного троса Боудена.

Ослабить фиксаторы (1) в указанных местах.

Разъединить штекерное соединение (1).

Вывернуть винты (2).

Снять дистанционную разблокировку спинки (3) и одновременно отсоединить оплетку приводного троса Боудена от направляющей.

Установка:

Установить дистанционную разблокировку спинки (3) и одновременно зафиксировать оплетку приводного троса Боудена в направляющей.

Затянуть винты (2).

Момент затяжки 52 26 3AZ.

Подсоединить разъем (1).

Закрепить фиксаторы (1) в указанных местах.

Закрепить приводной трос Боудена с помощью кабельного бандажа (1).

Зафиксировать оплетку приводного троса Боудена в направляющей (3).

Установить приводной трос Боудена с держателем (2). Фиксирующий выступ (1) должен зафиксироваться с явным щелчком.

Регулировка приводного троса Боудена

Привести механизм сиденья в базовое положение:

Установить спинку заднего сиденья (1) перпендикулярно механизму сиденья (2)

Спинка заднего сиденья должна зафиксироваться с явным щелчком

Нажатием на рычаг (2) сохранять приводной трос Боудена (1) в натянутом состоянии.

Сжимать блокирующие устройства на соответствующем балансире приводного ремня (3) до тех пор, пока они не зафиксируются с явным щелчком.

Вставить фиксирующий выступ (1) и зафиксировать защитную накладку (2).

Затянуть винты (1).

Необходимая подгонка:

Установить заднее левое сиденье
