51 71 ... Снятие и установка / замена верхнего защитного кожуха рулевого механизма с левой стороны
Необходимые подготовительные операции: Снять нижний кожух рулевого механизма
При установке: Заменить поврежденную насечную заклепку. Проверить положение кожуха. Проверить правильность положения винтов.Вывернуть винты (1, 2).
Момент затяжки 51 75 1AZ — 3 Нм.
Вынуть насечную заклепку (4) и снять кожух (3).

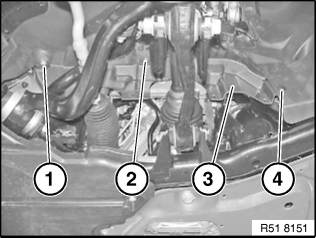

Внимание! Обратить внимание на правильность положения всех кожухов в колесной нише относительно друг друга. Задний кожух (1) должен перекрывать передний кожух (2) и кожух (3) в месте (B) Кожух (4) должен перекрывать задний кожух (1) Кожух (3) должен перекрывать кожух (2, 4) и кожух (1) в месте (A).
