Проверка форсунок на герметичность и их очистка
Форсунки сняты.
Отметить на форсунках порядок их расположения на цилиндрах.
Предупреждение! Соблюдать правила техники безопасности при обращении с топливом и чистящими средствами!
Утилизация: Соблюдать действующие в стране правила.
Проверка форсунок на герметичность:

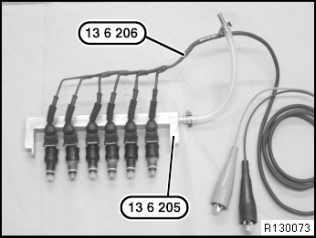

Установить форсунки в приспособление 13 6 205.
Подсоединить приспособление 13 6 206 к форсункам.
Для сбора остатков топлива обвернуть форсунки чистой ветошью.
Подсоединить приспособление 13 6 206 к автомобильному аккумулятору с напряжением 12 В.
Это необходимо для удаления топлива из форсунок.
Подключить приспособление 13 6 205 к источнику сжатого воздуха с давлением не выше 5 бар.
При этом остатки топлива удаляются из форсунок.
- Предупреждение! Производить проверку форсунок на герметичность только после удаления остатков топлива!
Отсоединить приспособление 13 6 206 от форсунок.
Поместить форсунки с приспособлением 13 6 205 в емкость с горячей водой (60 - 80°C).
На штуцере (1) приспособления 13 6 205 установить давление воздуха не выше 3 бар (для моделей Motorsport - не выше 5 бар).
Следить за количеством выходящего воздуха.
Допустимое количество выходящего воздуха: 2 пузырька воздуха из каждой форсунки в течение 15 секунд.
Отметить форсунки с большим количеством воздуха.
Форсунки c большим количеством воздуха необходимо очистить.
Вынуть форсунки из воды и хорошо высушить сжатым воздухом.
Очистка форсунок:
Установить форсунки в приспособление 13 6 205.
Подсоединить приспособление 13 6 206 к форсункам и к автомобильному аккумулятору с напряжением 12 В.
Для очистки форсунок используется прибор очистки ультразвуком 13 6 200.
О работе с прибором очистки ультразвуком, см. Руководство по эксплуатации.
Завести форсунки с помощью приспособления 13 6 205 в приспособление 13 6 200.
Наполнить приспособление 13 6 200 моющим концентрированным средством 13 6 207 по инструкции изготовителя.
Произвести очистку по инструкции изготовителя.
Повторить проверку на герметичность очищенных форсунок.
- Предупреждение! Проверку на герметичность следует проводить в воде, а не в моющем средстве! Заменить только те форсунки, количество выходящего воздуха у которых больше допустимых 2 пузырьков в течение 15 секунд.
- Предупреждение! Очищенные форсунки сразу установить в двигатель и запустить в работу. Это нужно для вымывания остатков моющего средства и, тем самым, предупреждения коррозии форсунок. Очищенные форсунки не подлежат хранению по причине их возможной коррозии.
