Снятие и установка / замена промежуточных рычагов (N18)
- Предостережение! Опасность травмирования! Для освобождения возвратной пружины на промежуточном рычаге обязательно необходимо специальное приспособление.
Необходимые подготовительные операции: Снять крышку головки блока цилиндров.
Внимание! Выворачивать болт только с помощью приспособления.11 9 571.

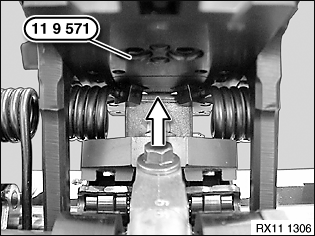

Установить приспособление 11 9 571 на опорный кронштейн балансирного вала таким образом, чтобы оно прилегало к промежуточному валу, см. стрелку.
При необходимости установить эксцентриковый вал (1) в положение минимального хода.
Зажать возвратную пружину винтом (1) с накатанной головкой.
Обратить внимание на положение возвратной пружины на приспособлении 11 9 571 (см. стрелку).
Если приспособление 11 9 571 установлено правильно, то возвратную пружину (2) можно отжать с помощью рычага (1).
Нажать рычаг (1) на приспособлении 11 9 571 в направлении, указанном стрелкой так, чтобы зафиксировался стопорный крюк (2) на приспособлении 11 9 571.
Предостережение! Опасность травмирования! Возвратная пружина.Стопорный крюк (1) должен зафиксироваться на приспособлении 11 9 571, см. стрелку.
Вывернуть винт (1).
Подготовить специальное приспособление 11 9 572 на тисках (1).
Вынуть приспособление 11 9 571с помощью торсионной пружины (1).
Отложить специальное приспособление 11 9 571 на специальное приспособление 11 9 572.
Предостережение! Опасность травмирования! Возвратная пружина.Освободить стопорный крюк (1) на специальном приспособлении 11 9 571.
Освободить рычаг (2) в направлении, указанном стрелкой.
Отвернуть винт с накатанной головкой (1) в направлении, указанном стрелкой.
Вынуть возвратную пружину дроссельной заслонки (2).
Уложить все возвратные пружины по порядку на приспособление 11 4 480.
Вывернуть винт (2).
Вывернуть центральный винт (1).
Снять крепежную пластину и отложить по порядку на приспособление 11 4 480.
Указание: винт (1). Призонный болт (2).При установке: Соблюдать порядок затяжки резьбовых соединений.
При установке: Равномерность распределения не должна изменяться.Снять промежуточные рычаги (3) движением вверх и отложить по порядку на приспособление 11 4 480.
Указание: Равновесное распределение можно рассчитать только с помощью диагностической системы.Все промежуточные рычаги классифицированы.
Устанавливаются значения от 0 до 5.
При установке: Установка промежуточных рычагов.Установить торсионную пружину (1) на приспособлении 11 9 571) в нужное положение, см. стрелки, и зажать винтом с накатанной головкой.
Нажать на торсионную пружину (1) в направлении, указанном стрелкой, и установить с помощью рычага на приспособление 11 9 571.
Установить торсионную пружину (1) с помощью приспособления 11 9 571 в направлении, указанном стрелкой, с предварительным натягом.
- Предостережение! Опасность травмирования! Торсионная пружина.
Стопорный крюк (1) должен зафиксироваться на приспособлении 11 9 571, см. стрелку.
- При установке: Обратить внимание на положение установки рычагов (2) роликовых толкателей.
Вставить все промежуточные рычаги (3).
- При установке: Обратить внимание на то, чтобы ролики промежуточного рычага были правильно заведены на/в кулисный камень.
Установить кулисный камень.
Вставить призонный болт (1).
Вставить винт (2).
Затянуть винты (1 и 2) с моментом 5 Нм.
Снова отвернуть винты (1 и 2) на 90°.
Предварительно затянуть кулисный камень (1) с помощью приспособления 11 9 573.
Затянуть призонные болты кулисного камня (1).
Момент затяжки: 11 37 1AZ — 8 Нм.
Затянуть винт на кулисном камне (1).
Момент затяжки: 11 37 2AZ — 10 Нм.
Вставить возвратную пружину (1) с помощью приспособления 11 9 571 и выровнять.
Затянуть винт (1) возвратной пружины.
Момент затяжки: 11 37 3 AZ.
При установке: Вложить возвратные пружины (2) в промежуточные рычаги (1), см. стрелку. Еще раз проверить положение установки промежуточных (1) и роликовых рычагов (3).
Снять все специальные приспособления.
Собрать двигатель.
