Снятие и установка/замена внутреннего кожуха левой или правой задней двери
Соблюдать указания в Общих замечаниях по кузову.
Указание: Соблюдать порядок работ (категории ремонта 1)!- Необходимые подготовительные операции: Снять заднюю дверь Зафиксировать дверь на сборочном стенде Снять динамик. Снять передний ремень безопасности Снять антенну системы комфортного доступа
При установке: Отсоединить распорные гайки (3).Вынуть насечные заклепки (1).
Вывернуть винт (2).
Отсоединить распорные гайки (3).

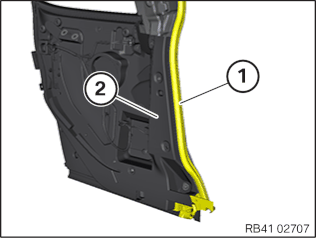

Отсоединить уплотнение (1) от щитка (2).
Расфиксировать и разъединить штекерные соединения (1).
Отсоединить колпачки наконечника провода (2).
Отсоединить жгут проводов (3) на всех держателях кабеля от щитка (4).
Внимание! Опасность повреждения! Удерживать дверь на сборочном стенде в текущем положении и отсоединить крепление ограничителя двери на сборочном стенде. Снять кожух (1). Зафиксировать ограничитель двери на сборочном стенде.При установке: Следить за правильностью положения уплотнителей (3) на щитке (1).Отсоединить щиток (1) на зажимах (2).
Вынуть щиток (1) с уплотнителей (3).
Вынуть жгут проводов из щитка (1).
При установке: Заменить неисправные зажимы (1). Уплотнения (2) не должны иметь повреждений.
