Снятие и установка функционального кронштейна (с солнцезащитной шторой) на левой или правой задней двери
Необходимые подготовительные операции: Снять солнцезащитную штору жестко зафиксированных боковых стёкол Снять модуль НПБ на задней двери Снять блок управления задней двери. Снять световой модуль подсветки наружной ручки двери
Отвернуть винты (2) и гайки (1) на аварийном клапане (3).
Ослабить весь кабельный бандаж.
Отвернуть гайки (1) на кронштейне (2).
Снять кронштейн (2) с установочных шпилек.
Отсоединить разъемы (3 и 4).
При установке: Передние три быстродействующие фиксаторы серого цвета. Заменить полоску пенорезины на шахте стекла. Заменить бутиловый шнур.Ослабить все быстродействующие фиксаторы.
Снять функциональный кронштейн с передней двери и при этом разрезать ножом прикреплённый бутиловый шнур.
При установке: Передние три быстродействующие фиксаторы серого цвета, остальные – белого.При замене:

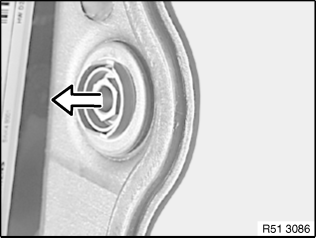

Выдавить все быстродействующие фиксаторы.
Вдавить кабельные втулки (1 и 2) через отверстия в функциональном кронштейне.
Вынуть жгут проводов с приводным тросом и снять функциональный кронштейн.
