Замена стекла левой или правой задней двери (без стеклоподъемника)
Необходимые подготовительные операции: Снять направляющую стойку в задней двери.Поставить спереди или сзади автомобиля подставку, покрытую толстым ковриком.

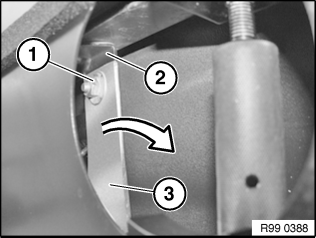

Отвернуть гайки (1) на заднем кронштейне (2) стекла.
Отвести распорку (3) назад.
Отвернуть гайки (1) на переднем кронштейне (2) стекла.
Отвести распорку (3) вперед.
Предупреждение! Стекло двери покрыто с внутренней стороны поликарбонатной пленкой (защита от осколков) и очень чувствительно к царапинам. Перед снятием стекла двери обклеить нижнюю кромку рамы окна липкой лентой.
Установить приспособление 51 0 105 на стекло двери в соответствии с ”Указаниями по поднятию безопасных стекол с помощью вакуумных присосок”.
Закрепить приспособление 51 0 105 на стекле двери.
- Предостережение! Помнить о значительной массе стекла двери! Убедиться, что стекло двери удерживается приспособлением 51 0 105.
Снять приспособления 51 9 140 и 51 9 150.
Предупреждение! Во избежание повреждения стекла (1) двери в случае удара при снятии обратить особое внимание на кромку (2) кронштейна стекла. Обклеить кромку (2) текстильной липкой лентой.
Опустить стекло двери прим. на 5 см.
Отжать верхний край стекла двери наружу.
Вынуть стекло двери движением назад/вверх.
При установке: Смазать передний резиновый уплотнитель смазкой для облегчения скольжения. Вставить передний край стекла двери прим. по центру двери.
При установке: С помощью приспособления 00 9 317 вжать стекло (1) двери движением вперед в резиновый уплотнитель и еще немного опустить. Придерживая переднюю направляющую, приподнять стекло двери так чтобы оно соприкасалось с верхним краем рамы. Установить снятые детали на автомобиль. Отрегулировать положение стекла двери.
Расположить стекло двери над приготовленной подставкой с помощью приспособления 51 0 100 и опустить.
Снять приспособление 51 0 105 со стекла двери.
Перевернуть стекло двери внутренней стороной вверх и положить на подставку.
