Снятие и установка / замена всех тормозных колодок стояночного тормоза
Необходимые подготовительные операции: Снять тормозной диск заднего колеса.Указание: При замене тормозных колодок ручного тормоза также следует заменить следующие детали: Разжимные механизмы Регулировочные винты Комплект пружин
При установке: Разблокировать устройство регулировки (ASZE). Откинуть с помощью подходящей отвертки удерживающий крючок (2) наружу. Удерживающий крючок (2) нужно вывести из упора (1) регулировочной пружины.Заблокировать устройство регулировки (ASZE).
Поставить автомобиль на стояночный тормоз. Установить приспособление 32 1 030. Отсоединить рычаг стояночного тормоза и отжать упор (1) регулировочной пружины назад настолько, чтобы удерживающий крючок (2) защелкнулся на упоре (1).
При установке: Стяжные пружины (1) не растягивать. Проверить и при необходимости заменить стяжную пружину (1). Убедиться в правильности монтажного положения регулировочного винта (2). Нанести на резьбу втулки и винта тонкий слой консистентной смазки.Отцепить стяжную пружину (1) с помощью клещей для снятия/установки пружин.
При установке: Стяжные пружины (1) не растягивать. Проверить и при необходимости заменить стяжную пружину (1).Отцепить стяжную пружину (1) с помощью клещей для снятия/установки пружин.

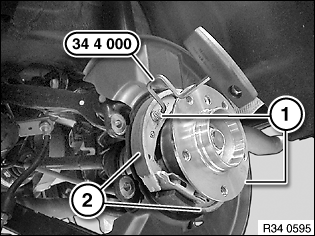

Повернуть штифты (1) с помощью приспособления 34 4 000 на 90° и вынуть их.
Снять тормозные колодки (2).
После монтажа:
Отрегулировать стояночный тормоз.
