Снятие и установка или замена датчика угла поворота рулевого колеса
Необходимые подготовительные операции: Снять нижнюю секцию вала рулевого управления. Снять облицовку педального механизма. После установки: Только при замене: выполнить кодирование/программирование. Выполнить коррекцию датчика угла поворота рулевого колеса.
Задвинуть верхнюю секцию вала внутрь рулевой колонки.
Примечание: Для большей наглядности следующий этап работы показан на снятой рулевой колонке.При установке: Заменить втулку (1) и предохранительную втулку (2).Отжать предохранительную шайбу (3) от предохранительной втулки (2).
Извлечь втулку (2) из канавки в верхней секции вала рулевого управления.
Задвинуть верхнюю секцию вала внутрь рулевой колонки.
Снять шайбу (3), втулку (2) и втулку (1).
При установке: Винт должен войти в обе обоймы. Смазать гайку (1) уплотнителем Loctite и затянуть ее. Момент затяжки 32 31 8AZ.Отвернуть гайку (1).
Извлечь винт (3) с шайбой (2).
При установке: Обратить внимание на обоймы.

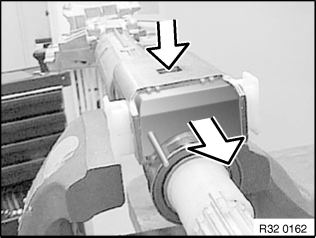

Потянуть рулевую колонку вниз.
Надавить на обе защелки.
Снять датчик угла поворота.
Надавить на защелку.
Снять фиксатор угловых перемещений.
Вставить приспособление 32 3 040 в датчик. При этом ребро должно войти в паз датчика.
Задвинуть верхнюю секцию вала рулевого управления до упора.
Приставить приспособление 32 3 040 с датчиком. Оба уса (1) приспособления должны войти в пазы подшипника (2).
Надеть датчик угла поворота.
Предупреждение! Фиксатор (1) угловых перемещений нужно вставить в крепление датчика! Обе защелки (2) должны зафиксироваться!
