Замена наружной облицовочной панели крыши (на автомобилях с подъемно-сдвижной крышкой люка)

41.31 · 011

  1. Снять или отсоединить следующие детали:

    лобовое стекло

    заднее стекло

    обшивку потолка

    сдвижную крышку люка

    полку за задним сиденьем

    жгут проводов (частично)

    Снять или накрыть детали автомобиля, которым могут повредить высокая температура, искры или пыль.

  2. Оголить и высверлить точки сварного соединения рамы лобового стекла.

  3. Оголить кромку соединения каркаса крыши с левой и с правой стороны.

  4. Предупреждение! В серийном производстве шов соединения наружной облицовки крыши с каркасом крыши выполнен лазерной сваркой. Попытка вскрытия шва наружной облицовки крыши, выполненного лазерной сваркой, приводит к повреждению каркаса крыши. Поврежденный каркас крыши необходимо в обязательном порядке заменить. По этой причине отделить наружную облицовку крыши непосредственно по сварному шву невозможно.

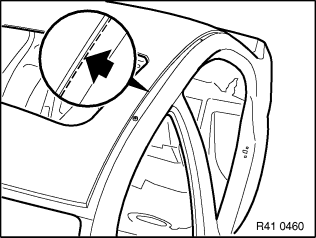

  5. Предупреждение! Не допускать повреждения расположенных под ней листов каркаса крыши!

    Разрезать наружную облицовочную панель крыши вдоль линии ее соединения с панелью крыши по отбортовке слева и справа.

  6. Предупреждение! Не допустить повреждения лежащих ниже листов металла!

    Разрезать наружную облицовочную панель крыши вдоль линии ее соединения с рамой заднего стекла по отбортовке.

  7. Вскрыть шлифовальным кругом сварные швы дуги крыши спереди.

  8. Вскрыть шлифовальным кругом сварные швы дуги крыши по бокам.

  9. Примечание: Для облегчения демонтажа можно нагреть наружную облицовку крыши по бокам дуги крыши и около рамы заднего стекла.
    Предупреждение! Работать с вытяжкой и при хорошей вентиляции.

    Снять наружную облицовочную панель крыши.

  10. Удалить высвободившиеся металлические листы.

    Отпрофилировать и отшлифовать кромки соединения.

  11. Примечание: При разметке отверстий под сварку методом "электрозаклепки" убедиться в том, что нахлест будет достаточным.

    Наложить новую наружную облицовочную панель крыши и подогнать ее к левой и правой декоративным планкам крыши.

    Разметить отверстия для сварки с рамой заднего стекла методом "электрозаклепки".

  12. Нанести перфорацию под сварку методом "электрозаклепки".

    Зачистить и покрыть цинковой краской кромки соединения.

  13. Покрыть на автомобиле цинковой краской кромки соединения с наружной облицовочной панелью крыши.

    Нанести на каркас крыши замазку, см. материалы Службы поставки запчастей BMW.

  14. Наложить и зафиксировать наружную облицовочную панель крыши.

  15. Приварить наружную облицовочную панель способом "электрозаклепки" по линии соединения с каркасом крыши слева и справа.

  16. Приварить наружную облицовочную панель способом "электрозаклепки" вдоль линии соединения с рамой заднего стекла.

  17. Приварить наружную облицовочную панель крыши точечной сваркой вдоль линии соединения с рамой лобового стекла.

  18. Приварить дугу крыши спереди.

  19. Приварить дугу крыши с боков.

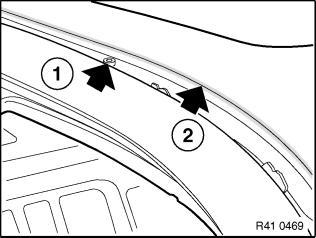

  20. Предупреждение! Не допускать повреждения элементов крепления верхнего багажника (1) и кромки (2) панели крыши.

    Отшлифовать кромки соединения.

  21. Уплотнить кромки соединения наружной облицовочной панели крыши с каркасом крыши слева и справа.
