Снятие и установка (замена) облицовки заднего бампера

51.12 · 156
  1. Необходимые подготовительные операции: При необходимости снять номерной знак. Снять оба колеса сзади

  2. Снятие:

  3. Вывернуть винты (1).

  4. Указание: Выполнить работу с правой стороны аналогично показанной здесь левой стороны.

    Вывернуть болты (1) и отвести в сторону защитный кожух колесной ниши (2).

    Вывернуть находящийся под ним винт (3).

  5. Указание: Для выполнения следующих операций требуется помощник. Освободить облицовку бампера (2) из фиксаторов на отмеченных участках (3) движением назад. Расфиксировать и отсоединить соответствующие разъемы. Снять облицовку бампера (2).

    Вывернуть винты (1).

  6. Установка:

  7. При замене:

    Замена обозначения модели сзади

    Переставить фонарь подсветки номерного знака

    Переставить блок задних фонарей

    Переставить эмблему BMW сзади

    Переустановить камеру.

    Переставить защитную накладку на облицовке бампера.

  8. При установке: Для монтажа ультразвукового датчика (2) на жгут проводов очистить штекерное соединение! Стопорные усы ультразвукового датчика (2) должны точно зафиксироваться в креплениях (1). Обратить внимание на правильность положения резинового кольца на ультразвуковом датчике (2).

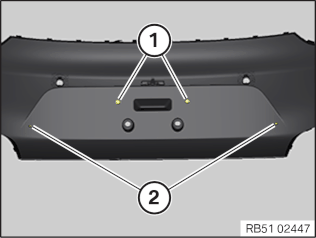

    При замене с исполнением PDC (сигнализацией аварийного сближения при парковке).

    Расфиксировать фиксаторы (1) в направлении, указанном стрелкой.

    Вынуть ультразвуковой датчик (2) из крепления (3).

  9. Дополнительно только для экспортных исполнений для США:

    Рассверлить метки (1) сзади до 12 мм.

    Рассверлить метки (2) сзади до 7 мм.

    Переставить щиток крепления номерного знака полиции сзади.

  10. Указание: Для выполнения следующих операций требуется помощник. Установить облицовку бампера (2). Подсоединить соответствующие разъемы. Зафиксировать облицовку бампера (2) на отмеченных участках (3).

    Затянуть винты (1).

    Момент затяжки 51 12 1AZ.

  11. Указание: Выполнить работу с правой стороны аналогично показанной здесь левой стороны.

    Затянуть винт (3).

    Момент затяжки 51 12 2AZ.

    Затянуть винты (1) в защитном кожухе колесной ниши (2).

  12. Затянуть винты (1).

    Момент затяжки 51 12 3AZ.

  13. Необходимые дополнительные работы: Установить оба колеса сзади
