65 52 ... Снятие и установка / замена кассетной деки

65.52 · ...
  1. Предупреждение! Соблюдать указания по защите от электростатического разряда (ESD - ElectroStatic Discharge)!

  2. Вывернуть винты крепления накладки бортового монитора.

  3. Вывернуть винты (1).

    Отсоединить разъем (2) от накладки (3).

  4. При установке: Обратить внимание на правильность заведения (4) кассетной деки (1) в бортовой монитор (2).

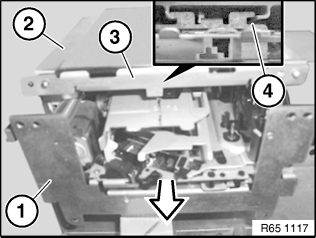

    Вынуть кассетную деку (1) из бортового монитора (2) в направлении, указанном стрелкой.

    Снять планку (3) с бортового монитора (2).

  5. Примечание: Надпись ”LIF” означает Low Insertion Force.
    При установке: Вставить часть кабеля LIF (2) перед фиксатором до упора в разъем LIF (1). Обратить внимание на правильность положения кабеля LIF (2) в разъеме LIF (1).

    Раскрыть фиксатор разъема LIF (1) в направлении, указанном стрелкой, и отсоединить кабель LIF (2).

  6. При установке: Обратить внимание на правильность положения кассетной деки (4) на плате (5).

    Вывернуть винты (1).

    Снять накладку (2) с платы (3).

    Осторожно снять плату (3) движением вверх.

    Осторожно снять кассетную деку (4) с платы (5).
