Снятие и установка переднего бампера в сборе (M3, M3 CSL)
При установке: При необходимости заменить поврежденные насечные заклепки.Примечание: Для демонтажа освободить фиксатор (3).Вывернуть винты (1) и вынуть насечные заклепки (2) с левой и с правой стороны.
Только справа:
Вывернуть винт (1) крепления бачка стеклоомывателя.
Левая сторона:
Вывернуть винт (1) с левой стороны.
Снять боковой козырек (2) брызговика.

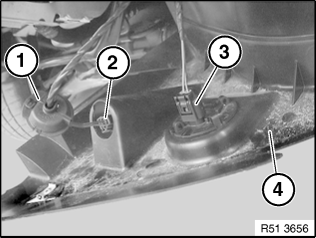

Подцепить и вынуть заглушку (1).
Расфиксировать и отсоединить разъемы (2) и (3).
Снять щиток (4).
Правая сторона:
Вывернуть винты (1) и снять накладку (2).
Вывернуть болты (1) крепления ударного демпфера с левой и с правой стороны.
Момент затяжки 51 11 2AZ.
Только M3 CSL:
Вывернуть болты (1) крепления ударного демпфера с левой и с правой стороны.
Момент затяжки 51 11 2AZ.
Отвести левую часть бампера немного вперед.
Отсоединить разъем (1) с левой стороны.
Предупреждение! Отсоединить шланг сначала вверху от наливной горловины, опасность повреждения.Примечание: После отсоединения шлангов заглушить выходное отверстие в насосе и шланги.Отсоединить шланг (1).
Исполнение с системой омывателей фар:
Расфиксировать и отсоединить шланг (2).
При установке: При необходимости заменить поврежденное кольцо (3) круглого сечения.Отвести правую часть бампера немного вперед.
Отсоединить наливной шланг (1) от бачка (2) омывателя.
Снять бампер.
При установке: Высота бампера регулируется путем заворачивания болтов (1) с внутренним шестигранником на ударном демпфере (2).
Идеальное положение:
Расстояние (A) между бампером и проемом кузова должно быть одинаковым по всему периметру.
Размер (A) = 5 ± 1 мм
