Замена нагревательного элемента (обогрев)

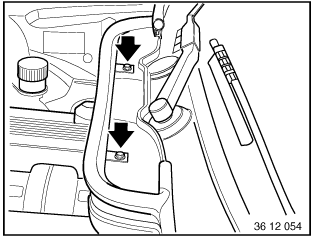

Снять резиновый уплотнитель и извлечь решетку.
Вывернуть винты из кабельной коробки.
Вывернуть винты справа и снять держатель.
Указание: Впускной коллектор вытягивается очень туго.Открутить винт слева и вынуть впускной коллектор вверх.
При установке: Момент затяжки, см. Технические характеристики 64 21 3AZ . Заменить кольца круглого сечения.Открутить гайку и отложить соединительный фланец в сторону. Продуть подводящий трубопровод, чтобы оставшаяся влага не капала из нагревательного элемента на ковровое покрытие.
При установке: Момент затяжки, см. Технические характеристики 64 21 2AZ .Cедан/Купе/Кабриолет
Открутить установочную шпильку.
Заменить кольца круглого сечения.
При установке: Момент затяжки, см. Технические характеристики 64 21 4AZ . Заменить кольца круглого сечения.Компакт
Вывернуть винты.
Вывернуть винты.
Отжать облицовку пространства для ног.
Т/с для США
Вывернуть винты и снять защиту коленей.
Освободить из зажимов держатель гребешкового соединителя на рулевой колонке.
При установке: Момент затяжки, см. Технические характеристики 64 21 1AZ . Заменить кольца круглого сечения.Указание: Для большей наглядности изображено на демонтированном обогревателе.Выкрутить винт и снять сдвоенную трубу.
Указание: Для большей наглядности изображено на демонтированном обогревателе.При установке: Момент затяжки, см. Технические характеристики 64 21 5AZ .Cедан, купе, кабриолет
Отвернуть гайку и вытянуть нагревательный элемент.
Указание: Для большей наглядности изображено на демонтированном обогревателе.При установке: Момент затяжки, см. Технические характеристики 64 215AZ .Компакт
Отвернуть гайку и вытянуть нагревательный элемент.
