Снятие и установка облицовки панели приборов (с балкой и отопителем)
Необходимые подготовительные операции: Слить охлаждающую жидкость. Исполнение с кондиционером: Откачать хладагент из кондиционера. Только W10: Снять моноблок аккумуляторной батареи. Только W11, W17: Снять корпус воздушного фильтра. Снять обе части облицовки передней стойки (накладки передней стойки). Снять радиоприемник. Снять внутренний защитный молдинг порога. Снять нижний облицовочный кожух рулевой колонки.
При установке: Заменить уплотнительные кольца круглого сечения.Освободить шланг системы отопления (1) из зажимов и отсоединить.
Исполнение с кондиционером:
Вывернуть винты (2), момент затяжки 64 11 4AZ.
Отсоединить трубопроводы кондиционера.
Отвернуть гайку (3) на направляющей шпильке (система отопления), момент затяжки 64 11 1AZ.
При установке: Заменить гайку (1).Повернуть рулевое колесо, чтобы получить доступ к гайке (1).
Отвернуть гайку (1), момент затяжки 32 31 2AZ.
Вывернуть винт (2).
Снять рулевую колонку.

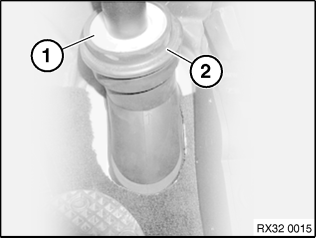

Освободить рулевую колонку (1) из резинового уплотнителя (2).
Вывернуть винт (1).
Разжать зажимы крепления и снять крышку.
Повернуть разъем (1) в направлении, указанном стрелкой, и освободить из зажимов.
Расфиксировать и отсоединить разъем (1).
Расфиксировать и отсоединить разъем (1) BC1.
Отсоединить и снять левую и правую боковые части облицовки панели приборов.
Вывернуть левые и правые винты крепления (1) облицовки панели приборов, момент затяжки 51 45 1AZ.

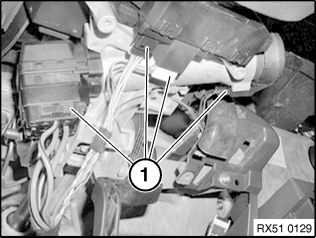

Освободить жгут проводов из креплений (1) на облицовке панели приборов.

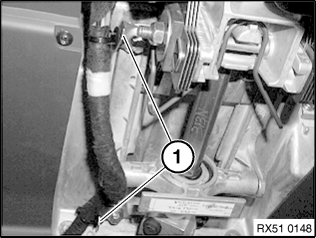

Расфиксировать и отсоединить разъемы (1) на рулевой колонке.
Расфиксировать и отсоединить разъем (1) от отопителя-кондиционера.
Вывернуть винты (1), момент затяжки 51 45 2AZ.
Предупреждение! Снятие облицовки панели приборов должны выполнять два человека.
При установке: Убедиться, что подсоединительный элемент (1) заднего канала горячего воздуха перед установкой закреплен на отопителе-кондиционере и находится в правильном положении.
