41 00 ... Установка шумопоглощающего материала в пустотах, кроме боковины

41.00 · ...

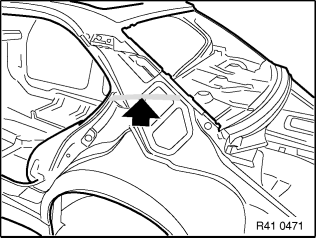

  1. Далее описан порядок замены и установки фасонных деталей из шумопоглощающего материала в пустотах задней стойки.

    При замене фасонных деталей можно следовать данному руководству, скорректировав свои действия в зависимости от обстоятельств.

    Положение фасонных деталей,

    см. Расположение фасонных деталей из шумопоглощающего материала

    Дальнейшие операции,

    см. Установка шумопоглощающего материала в пустотах боковины,

    см. Установка шумопоглощающего материала с использованием специальной пены для заполнения пустот

    Перед выполнением данной работы необходимо подготовить предназначенную для установки новую деталь (примерить, подрезать, покрыть цинковой краской и т.д.)

  2. Предупреждение! Клей для вклеивания оконных стекол Original BMW образует на воздухе пленку через 30 минут в нормальной среде - при температуре 23 °C и относительной влажности воздуха 50%. Время образования пленки клея зависит от влажности воздуха. Чем выше влажность воздуха, тем быстрее сохнет клей.
  3. Примечание: Предварительно очистить поверхности от остатков шумопоглощающего материала.
    Предупреждение! При удалении пеноматериала необходимо работать с вытяжкой и хорошей вентиляцией.
  4. Предупреждение! Соблюдать требования безопасности при обращении с активатором для клея для оконных стекол Original BMW, см. материалы Службы поставки запчастей BMW, клеем для оконных стекол Original BMW, см. материалы Службы поставки запчастей BMW .
  5. Предупреждение! Если у фасонной детали для фиксации имеются скобы, то не допускать того, чтобы они зафиксировались. Приложить фасонную деталь и разметить поверхность ее прилегания к кузову и новой детали, при необходимости установить для этого новую деталь.

    Фасонная деталь со скобами:

  6. Фасонная деталь с отверстиями для пластин крепления:

    Приложить фасонную деталь и завести пластины крепления в отверстия до фиксации.

    Разметить контактную поверхность фасонной детали к кузову и к новой детали, при необходимости установить для этого новую деталь.

  7. После этого снова снять новую деталь.

    Снять фасонную деталь

    Подшлифовать контактные поверхности фасонной детали крупнозернистой наждачной бумагой (зернистость 50 - 100).

    Зачистить контактные поверхности на кузове и фасонной детали, используя активатор для клея для оконных стекол Original BMW.

  8. Нанести на фасонную деталь полоску клея для оконных стекол Original BMW толщиной 15 мм в пределах разметки.

  9. Установить фасонную деталь.

    Фасонная деталь со скобами:

    Если у фасонной детали для фиксации имеются скобы, то они должны зафиксироваться.

  10. Фасонная деталь с отверстиями:

    Если у фасонной детали есть отверстия под пластины крепления, то необходимо завести пластины в отверстия до фиксации.

  11. Фасонная деталь со скобами:

    После установки детали убедиться в том, что отверстия под скобы закрыты, при необходимости уплотнить отверстия.

  12. Фасонная деталь с отверстиями:

    После установки детали убедиться в том, что отверстия под пластины крепления закрыты, при необходимости уплотнить отверстия.

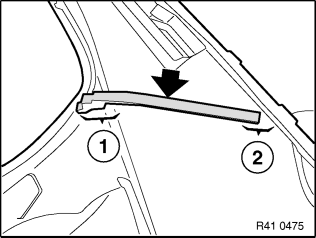

  13. Предупреждение! По краям (1, 2) и в других плохо прилегающих местах слой клея увеличить до 20 мм.

    Нанести на контактную поверхность фасонной детали полоску клея для оконных стекол Original BMW толщиной ок. 15 мм.

    Установить, зафиксировать и приварить новую деталь.
