Снятие и установка / замена редуктора заднего моста
Предупреждение! Соблюдать правила техники безопасности при подъеме автомобиля. Использовать только рекомендованные масла для редукторов заднего моста.
Необходимые подготовительные операции: Отсоединить карданный вал от редуктора заднего моста. Отсоединить обе полуоси от редуктора и подвязать.- Предостережение! Опасность травмирования! При несоблюдении инструкций автомобиль может соскользнуть с подъемника и нанести тяжелые травмы. При подпирании следить за тем, чтобы автомобиль больше не поднимался и не опускался автомобиль не приподнимался с опорных тарелок подъемника
Предупреждение! Соблюдать расстояние между приспособлением 33 4 420 и пыльниками. Чтобы исключить трение и связанные с этим посторонние шумы, пыльник не должен быть поврежден (например, деформирован).Подпереть редуктор заднего моста домкратом и приспособлением 33 4 420.

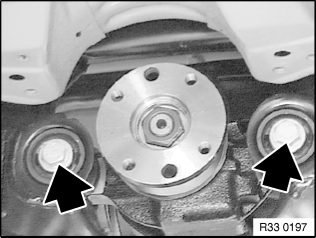

Вывернуть винты.
Автомобиль без виброгасителя:
Отвернуть гайку и вынуть болт.
Медленно опустить домкрат и вынуть редуктор заднего моста движением назад.
Автомобиль с виброгасителем:
Вывернуть винт (1).
Момент затяжки 33 17 9AZ — 100 Nm.
Снять виброгаситель (2).
Отвернуть гайку и вынуть болт (3) на заднюю сторону.
Медленно опустить домкрат и вынуть редуктор заднего моста движением назад.
- Предупреждение! Во избежание перекоса редуктора заднего моста при установке и, тем самым, жалоб на шум необходимо соблюдать следующую последовательность сборки!
Последовательность сборки:
Установить редуктор заднего моста с помощью домкрата и приспособления 33 4 420.
Ввернуть винты (1) (не затягивая).
Примечание: На автомобилях с виброгасителем болт (2) вставляется сзади.
Вставить болт (2) и навернуть новую гайку (не затягивая).
Опустить и убрать домкрат.
Затянуть винты (1).
Момент затяжки 33 17 1AZ — 90 Nm.
Затянуть винт (2).
Момент затяжки 33 17 1AZ — 90 Nm.
После установки:
Проверить и при необходимости довести до нормы уровень масла в картере редуктора заднего моста.
