Снятие и установка / замена среднего ремня безопасности заднего сиденья
Указание по установке: Очистить все резьбовые соединения ремня с герметизированной способом микрокапсуляции наружной и внутренней резьбой. Стружка или другие загрязнения не должны оставаться в компонентах. При повторном использовании болта с герметиком его необходимо смочить средством против самоотвинчивания:Loctite 243, средней прочности. Резьбовое соединение должно быть выполнено в течение 10 минут, поскольку по истечении этого времени начинается отвердевание.

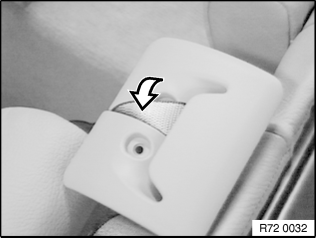

Отсоединить винт.
Снять поясной ремень сзади справа (2) и поясной ремень в середине (1).
Уведомление: На красной клавише выброса на замке ремня безопасности для поясного ремня в середине нанесена маркировка «CENTER»!
Указание по установке: Фурнитура поясного ремня сзади справа (4) и поясного ремня в середине (3) должна прилегать к ограничителю (1). Направление установки: Поясной ремень сзади справа (4) короче и располагается под более длинным поясным ремнем в середине (3). Винт крепления (2) поясного ремня сзади справа и поясного ремня в середине. Момент затяжки, см. Технические характеристики 72 11 1AZ.
Структура резьбового соединения поясного ремня сзади справа и поясного ремня в середине:
(1) Опорный диск (установлен на поясном ремне сзади справа)
(2) Крепежная серьга поясного ремня сзади справа
(3) Крепежная серьга поясного ремня в середине.
Указание по установке: Выступ опорного диска (1) должен защелкнуться в выемке крепежной серьги поясного ремня сзади справа (2) и войти в желобок крепежной серьги (3).
Вывернуть винты крепления накладки и снять накладку.
При необходимости протянуть ленту ремня безопасности в середине через накладку.
Указание по установке: Момент затяжки, (см. Технические характеристики 72 11 9AZ)Вывернуть винт крепления устройства втягивания ремня безопасности в середине.
При установке: Соблюдать кодирование! Выступ (1) на спинке сиденья должен правильно располагаться для фиксации в выемке (2) устройства втягивания ремня безопасности в середине.
Извлечь приводной трос Боудена из креплений на спинке сиденья и вынуть устройство втягивания ремня безопасности.
При установке: Приводной трос Боудена должен располагаться в креплениях на спинке сиденья и идти через отверстие в спинке сиденья к замку блокировки спинки сиденья.Крепления приводного троса Боудена в спинке сиденья
Приводной трос
Отверстие в спинке сиденья около замка блокировки спинки сиденья
Спинка заднего сиденья
Снять предохранительную шайбу (1) и отцепить тягу управления (2) разблокировкой спинки сиденья.
Обратить внимание на втулку (3)!
Не вытягивать тягу управления (2) из направляющей в приводном рычаге!
Вид приводного рычага разблокировки спинки сиденья (3) с тягой управления (1) и обеими направляющими тяги управления в приводном рычаге (2).
Вывернуть винты и откинуть вперед замок блокировки спинки сиденья.
Обзор замка блокировки спинки сиденья слева:
Тяга управления разблокировкой спинки сиденья
Нижняя часть замка блокировки спинки сиденья слева
Приводной трос Боудена для ремня безопасности
Замок блокировки спинки сиденья слева
Втулка для подшипниковой опоры тяги управления блокировкой спинки сиденья
Отцепить приводной трос Боудена для ремня безопасности от замка спинки сиденья:
Отжать рычаг (1) вперед в направлении, указанном стрелкой.
Извлечь оболочку приводного троса Боудена (2) из крепления (3) в замке блокировки спинки сиденья.
Отцепить приводной трос Боудена от рычага (1).
Обзор замка блокировки спинки сиденья слева:
Приводной рычаг разблокировки спинки сиденья в замке блокировки спинки сиденья слева
Отверстие под приводной трос Боудена для ремня безопасности
Фиксирующий выступ для приводного троса Боудена на приводном рычаге разблокировки спинки сиденья
Крепление для приводного троса Боудена для ремня безопасности
Оболочка приводного троса Боудена
Приводной трос Боудена для ремня безопасности
Указание по установке: Приводной трос Боудена не должен тереться или перегибаться в области выемки (2) в спинке сиденья (3).Протянуть приводной трос Боудена для ремня безопасности (1) через выемку в спинке сиденья (2).
После этого можно извлечь ремень безопасности из спинки сиденья.
