Снятие и установка / замена дополнительного фонаря стоп-сигнала

63.25 · 000

  1. Внимание!

    Соблюдать указания по защите от электростатического разряда (ESD - ElectroStatic Discharge).

    Внимание!

    Снятие и установка дополнительного фонаря стоп-сигнала описаны отдельно.

  2. Необходимые подготовительные операции: Полностью опустить обшивку потолка.

  3. Снятие:

    Расфиксировать и отсоединить разъем (1).

    Вывернуть винты (2).

    Подвесить антенный усилитель (3) на жгуте проводов.

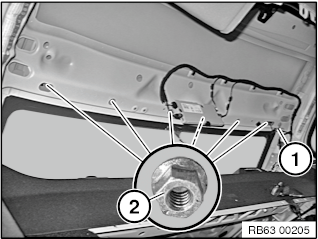

  4. Расфиксировать и отсоединить разъем (1).

    Отвернуть гайки (2).

    Снять дополнительный фонарь стоп-сигнала движением вверх.

  5. Внимание!

    При установке дополнительного фонаря стоп-сигнала рабочая кромка уплотнения заднего стекла не должна быть зажата под дополнительный фонарь стоп-сигнала, в противном случае будет невозможно снятие заднего стекла с помощью приспособления Roll Out 2000!

  6. Указание по установке: Шпильки (1) на дополнительном фонаре стоп-сигнала (4) должны быть в наличии и не иметь повреждений. Уплотнители (2) на дополнительном фонаре стоп-сигнала (4) должны быть в наличии и не иметь повреждений. Направляющие (3) на дополнительном фонаре стоп-сигнала (4) должны быть в наличии и не иметь повреждений.

    Установка:

  7. Указание: Для этого этапа работы требуется помощник, а также вспомогательный инструмент для сборки (например, изолированный кабель 0,75 мм2)!

    Задвинуть вспомогательный инструмент для сборки (1), как показано на рис., под рабочую кромку уплотнения заднего стекла (2).

    Смазать рабочую кромку уплотнения заднего стекла (2) смазкой для облегчения скольжения.

    Насадить дополнительный фонарь стоп-сигнала и принять меры против его выпадения с помощью 2 гаек.

  8. Указание: Для этого этапа работы требуется помощник!
    Указание по установке: Обратить внимание на равномерность зазора между крышей и задними стойками!

    С помощью вспомогательного инструмента для сборки (1) вынуть рабочую кромку уплотнения заднего стекла (2), как показано на рис., из-под дополнительного фонаря стоп-сигнала (3).

    Рабочая кромка уплотнения (1) должна прилегать к дополнительному фонарю стоп-сигнала (3).

  9. Нанести на шпильки с резьбой по всей длине средство для фиксации резьбовых соединений Loctite 243.

    Затянуть гайки (2).

    Момент затяжки 63 25 1AZ.

    Подсоединить разъем (1).

  10. Затянуть винты (2).

    Соединить разъем (1) с антенным усилителем (3).
