Снятие и установка / замена охладителя наддувочного воздуха (N55)
Необходимые подготовительные операции: Снять переднюю нижнюю защиту агрегатов. Только F12: Снять панель жесткости
Внимание! Смазать уплотнениеные кольца быстродействующих затворов смазкой для облегчения скольжения. Не устанавливать напорные трубы без смазки для облегчения скольжения.
Вывернуть винты (1).
Момент затяжки 17 10 2AZ — 4,5 Нм.
Снять кожух (2) охладителя наддувочного воздуха.

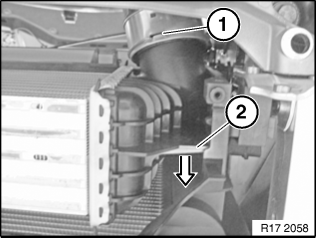

Расфиксировать левый канал (1) наддувочного воздуха на охладителе наддувочного воздуха и отсоединить его.
Расфиксировать охладитель (2) наддувочного воздуха и вынуть движением вперёд из держателя.
Расфиксировать правый канал (1) наддувочного воздуха на охладителе наддувочного воздуха и отсоединить его.
Расфиксировать охладитель (2) наддувочного воздуха и вынуть движением вперёд из держателя.

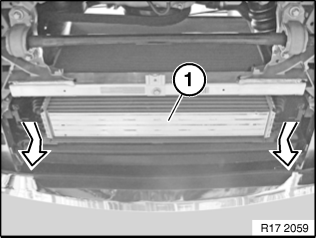

При установке: Шланги наддувочного воздуха должны зафиксироваться со слышимым щелчком. Смазать уплотнениеные кольца шлангов наддувочного воздуха смазкой для облегчения скольжения. Не устанавливать напорные трубы без смазки для облегчения скольжения.Освободить охладитель (1) наддувочного воздуха движением вперёд из держателей и снять движением вниз.
Проверить канал наддувочного воздуха на герметичность.
Собрать двигатель.
