Подгонка крышки отделения для складного верха
Необходимое условие: Следующие детали правильно установлены или отрегулированы: Багажная дверь Уплотнители Тросы привода замков крышки отделения для складного верха Замки крышки отделения для складного верхаПолностью открыть складной верх.
Идеальное положение,
см. Величина зазоров кузова.

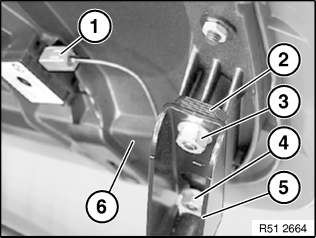

Регулировка относительно багажной двери:
Ослабить гайки (3) и (4).
Разность высот:
Отрегулировать положение крышки (6) отделения для складного верха относительно багажной двери с помощью регулировочных пластинок (2).
Разность длин:
Сдвигая крышку (6) отделения для складного верха на петле (5), выровнять ее по бокам.
Закрыть крышку.
Определить разность высот между передним краем крышки отделения для складного верха и левым и правым крылом.
Регулировка относительно крыльев:
Ослабить гайки (2) контропор (3).
Опустить крышку отделения для складного верха на замки.
Отрегулировать контропоры (3) по бокам таким образом, чтобы защелки захватили обоймы по середине.
Отрегулировать разность высот крышки отделения для складного верха с помощью регулировочных пластинок (1).
При необходимости отрегулировать замки крышки.
