Снятие и установка / замена стартера (M54 полный привод)
Вывернуть винты (1) и снять крышку (2).
Примечание: Чтобы можно было отвернуть болты крепления стартера к коробке передач, коробку необходимо опустить приблизительно на 5 см.Порядок опускания коробки передач описан в разделе " Снятие и установка коробки передач ".
Чтобы опустить коробку передач:
Снять кожух воздухозаборника.
Снять панель защиты вспомогательных механизмов двигателя.
Снять систему выпуска ОГ.
Снять теплоизоляционный экран.
Снять рычаг переключения передач и трос
Отсоединить карданный вал от коробки передач, отвести его в сторону и подвязать.
Снять переднюю часть карданного вала.
Подпереть коробку передач приспособлением 00 2 030 / 24 5 301 / 24 5 305
Снять поперечину рамы
Если имеется:
Снять вакуум-ресивер заслонки глушителя .
Вынуть топливопровод (1) из зажимов держателей (2).
Примечание: Для большей наглядности следующие этапы работы показаны на снятом двигателе.Разблокировать и снять вилку (1) импульсного датчика коленчатого вала.
При установке: Момент затяжки 12 41 4AZ .Отвернуть со стартера гайку (1) и плюсовой провод аккумуляторной батареи.

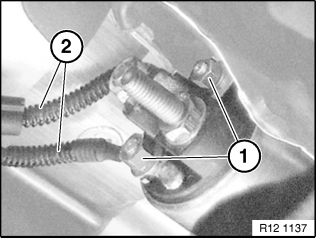

При установке: Момент затяжки 12 41 4AZ .Отвернуть гайки (1).
Отсоединить провода (2) от стартера.
При установке: Момент затяжки 12 41 1AZ .Вывернуть оба винта (1) стартера на коробке передач:
действуя со стороны выходного вала коробки передач с помощью удлинителя и карданного шарнира с крестовиной.
Вынуть стартер (1) из фланца на коробке передач и снять его движением вниз.
При установке: Проверить шестерню стартера и коронную шестерню стартера на отсутствие повреждений.
