Снятие и установка панели приборов с кронштейном
Необходимые подготовительные операции: Установить колеса в положение для движения по прямой. Отсоединить минусовой провод от АКБ. Снять облицовку левой и правой передних стоек крыши. Снятие защитного молдинга порога левой и правой передней двери Снять отделение для мелких вещей. Снятие защитной накладки устройства обогрева центральной консоли Снятие крышки перчаточного ящика Снятие левой и правой боковой крышки кожуха вентиляционной решетки, см. Кожух вентиляционной решетки Примечание: Для варианта с отделением для мелких вещей или с CD-чейнджером снятие правой декоративной накладки не требуется. Снять нижнюю облицовку рулевой колонки. Снять панель управления системой отопления и кондиционирования. В зависимости от исполнения: Снять солнечный датчик. Снять систему CCC (Car Communication Computer) Снять радиоприемник (Champ)
Разъединить штекерные соединения с (1) по (3) на левой передней стойке.
Разъединить штекерные соединения с (1) по (4) на правой передней стойке.
Отсоединить кабель (1) ручного выключателя стояночного тормоза.
Разъединить штекерное соединение (1) блока управления системы подушки безопасности.
Освободить из зажимов жгут проводов (1) на кокпите и центральной консоли.
Снять рулевую колонку.
(в сборе с рулевым колесом, надувной подушкой безопасности, коммутационным центром рулевой колонки)
Разъединить штекерное соединение (1) на кондиционере (2).
Освободить жгут проводов (1) из держателей.
Вытянуть охлаждающий шлангопровод (2).
Вывернуть винты (1) над рулевой колонкой.
Вывернуть винты (1 - 3).
Вывернуть винты (1 - 3).
Вывернуть винт (1) слева под панелью управления кондиционера.
Вывернуть винт (1) справа под панелью управления кондиционера.

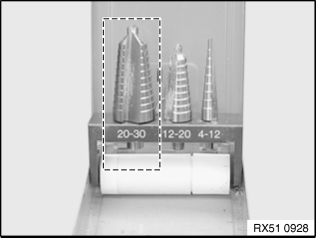

Внимание! Для выполнения последующих ремонтных работ потребуется ступенчатое сверло большого диаметра. В противном случае при выполнении отверстий для доступа 20 мм ∅ повредится фон.
Слева от выреза (1) для панели управления кондиционера выполните отверстие для доступа (2) 20 мм ∅, как описано ниже.
При установке: Закройте отверстие для доступа заглушкой. Номер детали 51 71 1 801 066Определите и отметьте центр отверстие для доступа, как описано ниже:
Край углубления (1) должен совпадать с боковой частью.
Расстояние до боковины (2) - (A) = 14 мм.
Позади отверстия для доступа выверните винт, который теперь виден.
В вырезе перчаточного ящика выполните отверстия для доступа 20 мм ∅ слева (1) и справа (2), как описано ниже.
Левое отверстие для доступа:
Определите и отметьте центр отверстие для доступа, как описано ниже:
Расстояние до боковины (1) - (A) = 16 мм.
Расстояние до угла профиля (2) - (В) = 26 мм.
При установке: Закройте отверстия для доступа заглушками. Номер детали 51 71 1 801 066Через отверстие для доступа (1) выверните винты, которые теперь стали доступны по диагонали.
При установке: Закройте отверстие для доступа заглушкой. Номер детали 51 71 1 801 066Правое отверстие для доступа:
Определите и отметьте центр отверстие для доступа, как описано ниже:
Край боковины (1) должен совпадать с нижнней частью.
Расстояние до верхней боковины (2) - (A) = 58 мм
Позади отверстия для доступа выверните винт, который теперь виден.
Снять крепежный уголок (1).
Вывернуть боковые винты (2) и (3).
Вынуть панель приборов в сборе с держателем.
