Снятие и установка / замена всех ремней безопасности (в сборе) задних сидений (Туринг)
Указание по установке: Очистить все резьбовые соединения ремня с герметизированной способом микрокапсуляции наружной и внутренней резьбой. Стружки или прочие остатки не должны оставаться в компонентах. При повторном использовании болта с герметиком его необходимо смочить средством против самоотвинчивания:Loctite 243, средней прочности. Резьбовое соединение должно быть выполнено в течение 10 минут, поскольку по истечении этого времени начинается отвердевание.
Вывернуть винты крепления левого и правого ремней безопасности и поясного ремня безопасности.
Указание по установке: Штифт (2) должен зафиксироваться в отверстии (1).
Общий вид при установке винта крепления с левой стороны:
Замок поясного ремня безопасности
Замок левого ремня безопасности
Стопорная шайба
Шайба
Винт
Момент затяжки,
см. Технические характеристики 72 11 1AZ.
Общий вид при установке винта крепления с правой стороны:
Замок правого ремня безопасности
Поясной ремень безопасности
Стопорная шайба
Шайба
Винт
Момент затяжки,
см. Технические характеристики 72 11 1AZ.
Вывернуть винт крепления ремня безопасности (плечевого ремня) с левой стороны.
Общий вид при установке винта крепления ремня безопасности (плечевого ремня) с левой стороны:
Винт
Шайба
Шип фиксатора
Стопорная шайба

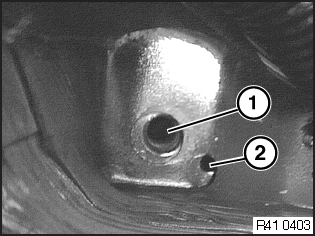

Указание по установке: Отверстие (1), резьба для винта крепления ремня безопасности (плечевого ремня) с левой стороны. Отверстие (2), фиксация шипа фиксатора.
Указание по установке: Ремень безопасности (плечевой ремень) с левой стороны (1) должен проходит под жгутом проводов (2).Момент затяжки,
см. Технические характеристики 72 11 1AZ.
Вывернуть винт крепления (1) ремня безопасности (плечевого ремня) с правой стороны.
Не потерять защитную окантовку (2) при снятии.
Общий вид при установке винта крепления ремня безопасности (плечевого ремня) с левой стороны:
Винт
Шайба
Шип фиксатора
Стопорная шайба
- Указание по установке: Отверстие (1), резьба для винта крепления ремня безопасности (плечевого ремня) с правой стороны. Отверстие (2), фиксация шипа фиксатора.
- Указание по установке: На крепление ремня безопасности (плечевого ремня) с левой стороны должна быть надета защитная окантовка (2) для защиты жгута проводов от повреждений. Момент затяжки винта крепления (1), см. Технические характеристики 72 11 1AZ.
Указание по установке: Шип фиксатора (1) механизма автоматического втягивания с левой / с правой стороны должен зафиксироваться в канавке. Момент затяжки винта крепления, см. Технические характеристики 72 11 1AZ.Вывернуть винт механизма автоматического втягивания с левой / с правой стороны.
