Высоковольтный провод электромашинной электроники — замена высоковольтного аккумуляторного блока (дата изготовления с 12/2014)
Предостережение! Высоковольтная система - опасно для жизни!
Предостережение! Перед началом работнеобходимо принять во внимание следующее: Обесточить высоковольтную систему. Соблюдать правила техники безопасности при обращении с электромобилями.
Необходимые подготовительные операции: Снять горизонтальную левую растяжку Снимите вертикальную распорку На автомобилях с KLE: Снятие KLE
Снятие:
При установке: Проверить и при наличии повреждений заменить неопреновые гайки привинчиваний (2) и уплотнительное кольцо (4).Снять обшивку пола багажного отделения (1).
Вывернуть винты (2) и снять крышку отверстия для техобслуживания (3) движением вверх.
Выверните винты (1) и снимите компенсатор натяжения.
Выверните винты (2) с держателя компенсатора натяжения.
Внимание! Учитывать указания по расфиксированию и отсоединению разъемов на электромобилях.Отпереть и разъединить разъем для высоковольтного провода (1).
Выдавить фиксирующие выступы наружу и отсоединить держатель провода (1).
Вывернуть винты (2).

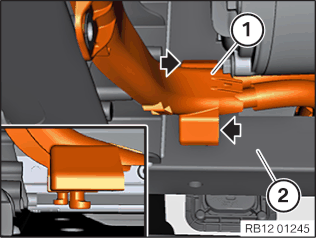

Отсоединить фиксирующие выступы от кабельной коробки (1) в направлении, указанном стрелкой, модуля Drive (2).
Внимание! Учитывать указания по расфиксированию и отсоединению разъемов на электромобилях.Отпереть и разъединить разъем для высоковольтного провода (1).
Извлечь высоковольтный провод (1) через модуль заднего моста (2).
Выверните винты (1) и снимите компенсатор натяжения.
Снять высоковольтный провод (2) с держателя компенсатора натяжения (3).
Установка:
Позиционировать высоковольтный провод (2) в держателе компенсатора натяжения (3).
Позиционировать компенсатор натяжения и затянуть винты (1).
Момент затяжки 61 12 8AZ.
- Внимание! Учитывать указания по расфиксированию и отсоединению разъемов на электромобилях.
Завести высоковольтный провод (1) через модуль Drive (2).
Подсоединить и зафиксировать разъем высоковольтного провода (1) на высоковольтном аккумуляторном блоке.
Зацепить фиксирующие выступы от кабельной коробки (1) в направлении, указанном стрелкой, модуля Drive (2).
Позиционировать высоковольтный провод и зафиксировать зажимами держатель провода (1).
Затянуть винты (2).
Момент затяжки 61 12 4AZ.
- Внимание! Учитывать указания по расфиксированию и отсоединению разъемов на электромобилях.
Подсоединить и зафиксировать разъем высоковольтного провода (1).
Затяните винты (2) держателя компенсатора натяжения.
Момент затяжки 61 12 7AZ.
Позиционируйте компенсатор натяжения и затяните винты (1).
Момент затяжки 61 12 8AZ.
- Внимание! Проверить и при наличии повреждений заменить неопреновые гайки привинчиваний (2) и уплотнительное кольцо (4).
Установить крышку отверстия для техобслуживания и затянуть винты (2).
Момент затяжки 51 47 4AZ.
Вставить обшивку пола багажного отделения (1).
- Необходимые дополнительные работы: На автомобилях с KLE: Установка KLE Установите вертикальную распорку Установка горизонтальной левой растяжки
