Замена резиновых подушек опоры коробки передач (B47)
Необходимые подготовительные операции: Снять заднюю нижнюю защиту агрегатов. Снять теплоизоляционный экран. Подпереть коробку передач домкратом.
Снятие:
Ослабить винты по стрелкам.
Снять соединительный кронштейн (1).

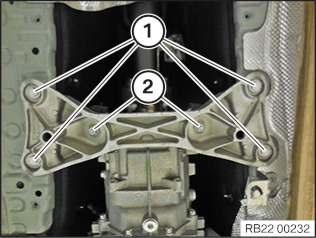

Вывернуть винты (1).
Отвернуть гайки (2).
Снять поперечину рамы.
Отвернуть гайки (1).
Снять резинометаллический шарнир (2).
Установка:
Установить резинометаллический шарнир (2).
Затянуть гайки (1).
Момент затяжки 22 32 2AZ.
Установить поперечину рамы.
Затянуть гайки (2).
Момент затяжки 22 32 2AZ.
Затянуть винты (1).
Момент затяжки 22 32 3AZ
Установить соединительный кронштейн (1).
Затянуть винты по стрелкам.
Момент затяжки 18 20 4AZ.
Необходимая подгонка:
Установить теплоизоляционный экран.
Установка нижней защиты агрегатов сзади.
