Замена пола багажного отделения и обоих лонжеронов (задняя панель кузова снята)
Предостережение! Высоковольтная система - опасно для жизни!
Предостережение! Перед началом работнеобходимо принять во внимание следующее: Переключение высоковольтной системы, не находящейся под напряжением Соблюдатьправила техники безопасностипри обращении с гибридными автомобилями.
Соблюдать указания в Общих замечаниях по кузову.
Необходимо придерживаться последовательности действий категории ремонта 3.
Подготовить место ремонта.
При ремонте использовать только рекомендованные аппараты для точечной сварки!
Установить автомобиль на стенд для правки.

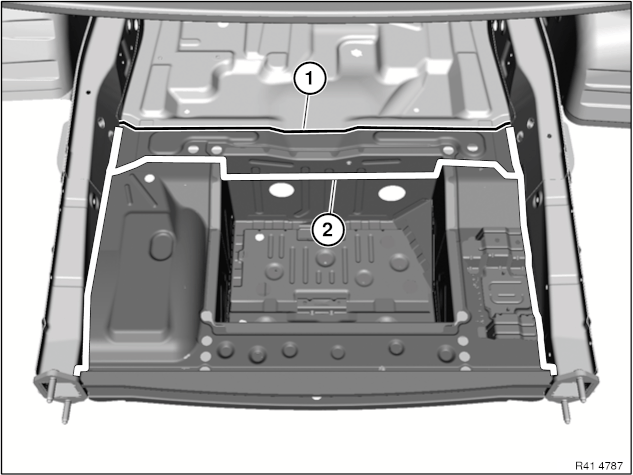

Требуются следующие новые кузовные запчасти (см. электронный каталог запчастей):
(1) задняя часть пола багажника
(2) лонжерон, левый и правый
(3) надставка лонжерона, левого и правого
(4) пол багажника, слева и справа
(5) крепление бампера слева и справа
Требуются следующие расходные материалы:
Материал
Количество
Клей K5a
1
Клей K5b
1
Глухая заклепка N3
78
Винт, обеспечивающий ЭМС
8
Очиститель R1
1
Герметизирующий состав D1
Снятие:
Операция частично описана для левой стороны. Справа работы выполняются идентичным образом.
Вскрыть сварные соединения на участке (1).
Вскрыть сварные соединения на участке (1).
Разметить линию отреза (1) без разметки и отрезать по ней.
Вскрыть сварные соединения на участке (2).
Снять пол багажника (3).
Вид снизу.
Вскрыть сварные соединения на участке (1).
Внимание! Резать только по наружной детали из листового металла! Не повредить поперечину рамы, находящуюся под линией отреза!При установке: Приварить пол багажного отделения на участке отреза (1) с нахлестом.Разметить линию отреза (1) на задней части пола багажного отделения примерно 6 мм за краем детали переднего пола багажного отделения. Выполнить разделитьный отрез.
Вскрыть сварные соединения на участке (2).
Снять пол багажника.
Разметить линию отреза (1) вплотную к лонжерону и отрезать по ней.
Когда будет отрезана надставка лонжерона (2), вскрыть точки сварки на участке (3).
Разметить линию отреза (1) вплотную к лонжерону и отрезать по ней.
Снять надставку лонжерона (2).
Вскрыть сварные соединения на участке (3).
Подготовка новой детали:
Операция частично описана для левой стороны. Справа работы выполняются идентичным образом.
Вскрыть сварные соединения на участке (1).
Вскрыть сварные соединения на участке (1).
Убрать вырезанную часть (2).
Указание: Для подгонки новой детали немного отогнуть щиток лонжерона (1) наружу.Подогнать новые лонжероны с помощью стойки стенда для правки или универсального захвата.
Положить поддон багажника, подогнать и зафиксировать его вместе с поперечиной и задней панелью.
На участках (1) и (2) просверлить отверстия ∅ 4,2 мм под глухие заклепки.
Область
Количество
1
по 5
2
8
Подогнать и зафиксировать лонжероны.
На участках с (1) по (4) просверлить отверстия ∅ 4,2 мм под глухие заклепки.
Область
Количество
1
1
2
4
3
4
4
2
На участке (5) подготовить новые детали для сварки плавящимся электродом в среде активного газа.
Подогнать пол багажного отделения по бокам (1) и зафиксировать.
На участке (2) просверлить 5 отверстий ∅4,2 мм.
На участке (1) просверлить 3 отверстий ∅4,2 мм.
На участке (1) просверлить 11 отверстий ∅4,2 мм.
Снять новые детали и зачистить отверстия от заусенцев.
Внимание! Поверхности склеивания на запчасти и кузове не шлифовать!Установка лонжерона:
Подогнать новые детали с помощью стойки стенда для правки или универсального захвата и зафиксировать.
Удлинитель лонжерона
Удлинитель замыкающего щитка лонжерона
Крепление бампера
Приварить удлинитель замыкающего щитка лонжерона (2) на участках (3) и (4) аналогично серии.
Приварить удлинитель лонжерона (2) на участках (3) и (4) аналогично серии.
Установка средней части пола багажного отделения слева и справа:
Очистить все склеиваемые поверхности с помощью очистителя R1!
Нанести клей на склеиваемые поверхности.
Установить новые детали и соединить глухими заклепками.
Внимание! Опасность повреждения мест наклеивания! Избегать слишком высокого нагрева на граничных местах наклеивания!Полностью приварить новую деталь на участке (1) сваркой в среде активного газа.
На участке (2) выполнить сваркой в среде активного газа швы длиной 15 мм на расстоянии 20 мм.
Приварить новые детали на участке (5).
С (1) по (4) = участки крепления клеем и заклепками.
После отвердевания клея на участках (1) ввернуть 4 ЭМС-винта.
