Замена левого или правого бокового каркаса в сборе (с передней и центральной стойками)

41.21 · 001

  1. Снять или отсоединить следующие детали:

    Балка переднего моста

    Двигатель с коробкой передач

    задний бампер

    передний бампер

    левое или правое заднее крыло

    левое или правое переднее крыло

    левая или правая передняя дверь

    сиденье водителя или переднего пассажира

    панель приборов

    верх в сборе

    коврик (частично)

    левые или правые переднее и заднее колеса

    Снять или накрыть детали автомобиля, которым могут повредить высокая температура или пыль.

    Установить автомобиль на стенд для правки.

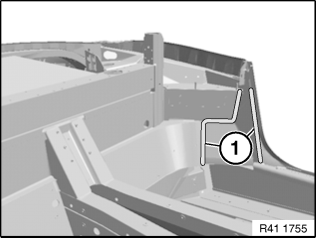

  2. Вскрыть сварные швы в указанных местах (1) и снять лист.

    Разметить линию отреза (2) на уплотнительном фланце передней стойки и отрезать по линии разметки.

    Разметить серийный сварной шов (3) на уплотнительном фланце передней стойки и отрезать деталь по линии разметки.

  3. Вскрыть сварные швы в указанных местах (1).

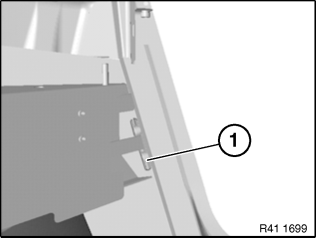

  4. Вскрыть сварной шов в указанном месте (1).

    Высверлить заклепки на кронштейнах (2).

    Снять кронштейн (2).

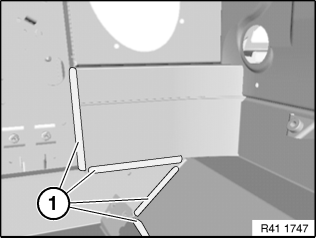

  5. Вскрыть сварные швы в указанных местах (1).

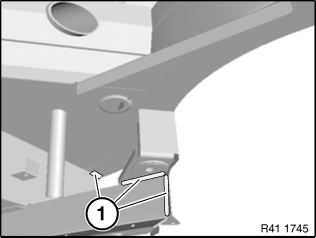

  6. Вскрыть сварные швы в указанных местах (1).

  7. Вскрыть сварные швы в указанных местах (1).

  8. Вскрыть сварные швы в указанном месте (1).

  9. Вскрыть сварные швы в указанных местах (1).

  10. Вскрыть сварные швы в указанных местах (1).

  11. Вскрыть сварные швы в указанных местах (1).

  12. Вскрыть сварные швы в указанных местах (1).

  13. левый или правый боковой каркас

    левый или правый соединительный щиток боковины

    уплотнительный фланец левой или правой передней стойки

    верхний уплотнительный фланец левой или правой передней стойки

    левая или правая верхняя перегородка днища

    опора левой или правой центральной стойки

    На всех новых деталях с обеих сторон зачистить кромки сварного соединения

  14. Подогнать боковой каркас с помощью портальной конструкции (3) и стоек (2) и (1) стенда для правки.

  15. При установке: Шайба (1) с внутренней резьбой должна быть установлена.

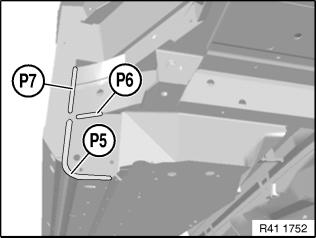

  16. Выполнить швы, выбрав указанные программы.

  17. Изготовить и подогнать уплотнительный фланец передней стойки.

    Подогнать соединительный щиток боковины.

    Выполнить швы, выбрав указанные программы.

  18. Выполнить шов, выбрав указанную программу.

    Подогнать и прикрепить заклепками кронштейны (1).

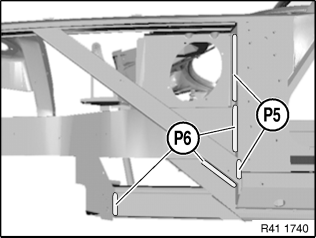

  19. Выполнить швы, выбрав указанные программы.

  20. Выполнить швы, выбрав указанные программы.

  21. Подогнать верхнюю перегородку днища.

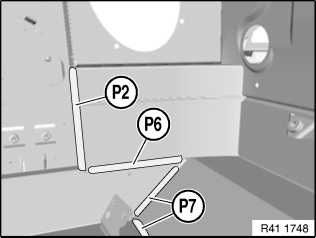

    Выполнить швы, выбрав указанные программы.

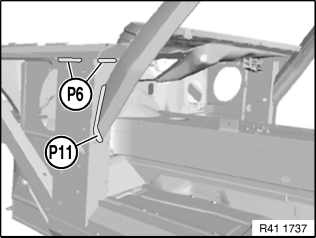

  22. Выполнить швы, выбрав указанные программы.

  23. Выполнить швы, выбрав указанную программу.

  24. Выполнить швы, выбрав указанную программу.

  25. Выполнить швы, выбрав указанные программы.

  26. Выполнить швы, выбрав указанные программы.

    Зачистить все сварные швы.
