61 13 ... Расфиксирование и отсоединение различных разъемов
Указание: В документе представлено описание разных видов отпирания и разъединения штекерных соединений. Возможны отклонения от указанных размеров и формы штекерного соединения.
1.

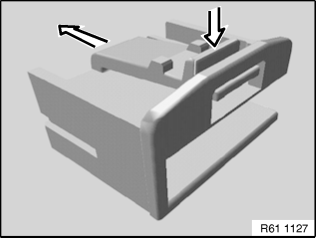

Нажать на блокирующее устройство и раскрыть деблокирующую скобу в направлении, указанном стрелкой.
Разъединить штекерное соединение.
2.
Нажать на блокирующее устройство и раскрыть деблокирующую скобу в направлении, указанном стрелкой.
Разъединить штекерное соединение.
3.
Раскрыть деблокирующую скобу в направлении, указанном стрелкой, и разъединить штекерное соединение в направлении, указанном стрелкой.
4.
Нажать на фиксатор и отсоединить разъем в направлении, указанном стрелкой.
5.
Нажать на фиксатор и отсоединить разъем в направлении, указанном стрелкой.
6.
Нажать на фиксатор и отсоединить разъем в направлении, указанном стрелкой.
7.
Нажать на фиксатор и отсоединить разъем в направлении, указанном стрелкой.
8.
Нажать на фиксатор и отсоединить разъем в направлении, указанном стрелкой.
9.
Нажать на фиксатор и отсоединить разъем в направлении, указанном стрелкой.
10.
Нажать на фиксатор и отсоединить штекерное соединение.
11.
Нажать на фиксатор и отсоединить штекерное соединение.
12.
Нажать на фиксатор с обеих сторон и отсоединить штекерное соединение.
13.
Нажать на фиксатор и отсоединить штекерное соединение.
14.
Нажать на блокирующее устройство и раскрыть деблокирующую скобу в направлении, указанном стрелкой.
Разъединить штекерное соединение.
15.
Нажать на фиксатор и отсоединить штекерное соединение.
16.
Нажать на блокирующее устройство и отсоединить штекерное соединение.
Разъединить штекерное соединение.
17.
Нажать на фиксатор и отсоединить штекерное соединение.
18.
Нажать на фиксатор и отсоединить штекерное соединение.
19.
Нажать на фиксатор и отсоединить штекерное соединение.
20.
Штекерное соединение, например, на распределителе тока:
Вдавить подходящим инструментом (1) в отверстие (2).
Стянуть штекерное соединение (3) движением вверх.
21.
Штекерное соединение, например, на распределителе тока:
Поднять блокирующее устройство (1) при помощи подходящего инструмента.
Стянуть штекерное соединение (2) движением вверх.
Внимание! разъемы данного типа требуют повышенного усилия при разъединении и закрытии!22.
Вибростойкие контакты высокомощного двигателя:
Разъединение:
Извлечь блокирующее устройство (1) движением назад в направлении, указанном стрелкой.
Затем отжать блокирующее устройство (1) вниз в направлении, указанном стрелкой, и снять разъем.
23.
Закрыть:
Прижать разъем (1) в обозначенных стрелкой точках до конечного положения
Не прижимать разъем (1) блокирующим устройством
Разъем (1) находится в конечном положении, блокирующее устройство (2) еще не зафиксировано
Прижать блокирующее устройство (2) в направлении, указанном стрелкой, таким образом, чтобы конец блокирующего устройства (2) был виден в точке (3).
Разблокируйте/заблокируйте штекерное соединение комбинации передних осветительных приборов и замените корпус после повреждения:
24.
Прижимайте рычажный фиксатор с обеих сторон до тех пор, пока рычаг не разблокируется и не сможет перемещаться.
Переместите рычаг вверх до защелкивания в конечном положении.
Если рычаг заблокирован в конечном положении, извлеките штекерное соединение движением вверх.
Отоприте корпус гнезда, приподняв соответствующие фиксирующие лапки.
После отпирания выдвиньте корпус гнезда.
Вставьте корпус гнезда до ограничителя.
Зафиксируйте корпус гнезда в конечном положении.
Вставьте до ограничителя.
Подключение штекерного соединения вызывается движением рычага вниз.
ВАЖНО: защелкивание с обеих сторон только при полном подключении штекерного соединения.
25.
Rosenberger D4S20G-400A5-Y
Отпирание нажатием с двух сторон.
26.
Корпус штырей 15-полюсный MLK1
A & B. Во избежание повреждения отдельных штекерных разъемов, комбинацию, состоящую из отдельных штекерных разъемов (1) & (2), в обязательном порядке следует отсоединить перед разъединением штекерного соединения.
C: отсоединенная комбинация штекерных разъемов
Разъедините комбинацию штекерных разъемов:
разблокируйте стопорные усы (1) в направлении, указанном стрелкой (на схеме показан стопорный ус отдельного штекерного разъема).
Отсоедините штекерный разъем (2) от штекерного разъема (1) в направлении, указанном стрелкой.
Предостережение! Перед разъединением штекерного соединения соблюдайте указание по технике безопасности при работах на транспортных средствах с системами надувных подушек безопасности.27.
Разъем цепи зажигания надувной подушки безопасности
Отпирание посредством вытягивания колпачка (1) в направлении, указанном стрелкой
28.
Штекер, например, к блоку передних фар и задних фонарей
Откройте предохранитель разблокировки (1) подходящим инструментом в направлении, указанном стрелкой.
Нажмите рычаг разблокировки (2) в направлении, указанном стрелкой, и разъедините штекерное соединение.
29.
Штекер, например, в цепях срабатывания пиропатронов НПБ
Нажать на блокирующее устройство (1) и вытянуть разъем (2) до положения предварительной фиксации.
Отсоединить разъем (2).
