Снятие и установка впускного коллектора (S65)
Предупреждение! При установке впускного коллектора ни в коем случае не использовать смазку для облегчения скольжения.
Необходимые подготовительные операции: Снять корпус воздушного фильтра.

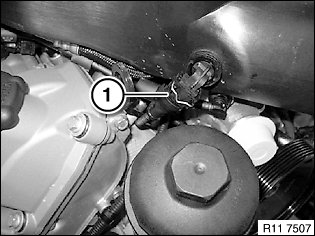

Отсоединить разъем (1) от датчика температуры всасываемого воздуха.
Расфиксировать запорный механизм (1) и отсоединить шланг (2) подачи воздуха к клапану холостого хода в направлении, указанном стрелкой.
Расфиксировать запорный механизм (1) и отсоединить шланг (2) слива конденсата в направлении, указанном стрелкой.

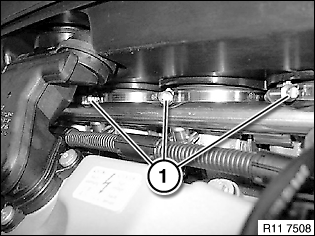

При установке: Каждый хомут на распорке имеет свое точное положение.Примечание: На рисунке показаны хомуты (с 1 по 3).Ослабить хомуты (1).
Затянуть хомуты с помощью приспособления 00 9 250.
Момент затяжки: 11 61 1AZ — 15 Нм.
Ослабить хомут (1) на цилиндре 4.
Затянуть хомуты с помощью приспособления 00 9 250.
Момент затяжки: 11 61 1AZ — 15 Нм.
Ослабит хомуты (1) на цилиндрах с 5 по 8.
Затянуть хомуты с помощью приспособления 00 9 250.
Момент затяжки: 11 61 1AZ — 15 Нм.
Снять впускной коллектор движением вверх.
Предупреждение! Не класть инструмент или посторонние предметы в районе системы впуска. Опасность повреждения дроссельных заслонок / двигателя.
Примечание: Собрать двигатель.
