Замена жгута проводов (GS7S47BG SMG)
Отсоединить разъем (1).
Высвободить кабель из держателя (2).
При установке: Использовать термостойкие кабельные стяжки (140°).Предупреждение! Планку датчиков (4) от блока (5) не отсоединять. Планка датчиков и блок исполнительных механизмов заменяются только вместе.Отсоединить от клапанного блока разъемы (1) и (2).
Раскрыть кабельную стяжку (3).

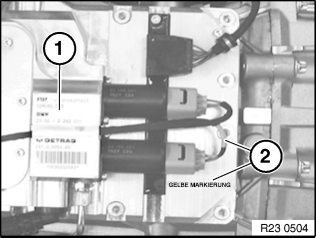

Предупреждение! При установки обязательно обратить внимание на желтую метку (2).При установке: Разрезать наклейку (1) над кабелем. Склеить ее снова прозрачным скотчем.
Отсоединить разъем (1).
Высвободить жгут проводов (2) из держателей.
