Снятие и установка/ замена генератора (M60, M62)
Снять ремень привода генератора,
см. 11 28 010.
Генератор с воздушным охлаждением:

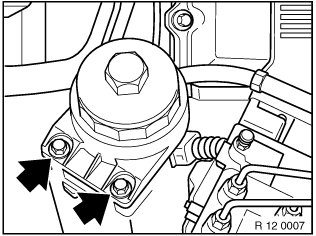

Вывернуть болты крепления корпуса масляного фильтра.
Отвести корпус фильтра в сторону.
Отвернуть гайки контактов на генераторе.
На рисунке изображены контакты на снятом генераторе.
Отсоединить разъем (1).
Отвернуть гайку (2).
Момент затяжки,
см. Технические характеристики 12 31 1AZ.
Разжать бандаж (1) жгута проводов.
Освободить направляющую потока охлаждающего воздуха из зажимов.
Вывернуть болты (1-3).
Выдвинуть генератор вперед.
Предупреждение! Не допускать повреждения пластин радиатора!Снять генератор движением вверх.
При необходимости заменить ременный шкив генератора,
см. 12 31 ...
- Предупреждение! Опасность ожога паром! Эти работы выполнять только на холодном двигателе.
Генератор с жидкостным охлаждением:
- Примечание: По окончании работ залить охлаждающую жидкость. Прокачать систему охлаждения и проверить ее на герметичность, см. 17 00 039.
Снять крыльчатку вентилятора вместе с муфтой привода вентилятора с водяной помпы,
см. 11 52 020.
Слить охлаждающую жидкость,
см. 17 00 005.

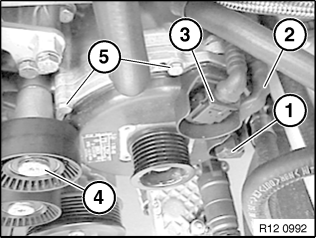

Вывернуть болты (1) на генераторе.
Вывернуть болт (1).
Снять провод (2) аккумуляторной батареи.
Момент затяжки,
см. Технические характеристики 12 31 1AZ.
Отсоединить разъем (3).
Вывернуть болт (4), снять ролик и отложить в сторону.
Вывернуть оставшиеся 3 болта (5) генератора.
Утилизация! Собрать вытекающую охлаждающую жидкость и отправить на утилизацию. Соблюдать действующие в стране предписания по утилизации!При демонтаже генератора вытекают остатки охлаждающей жидкости.
Примечание: Для облегчения демонтажа при необходимости отсоединить верхний шланг охлаждающей жидкости.При установке: Заменить уплотнительное кольцо генератора.Выдвинуть генератор вперед.
При необходимости заменить ременный шкив генератора,
см. 12 31 ...
