Снятие и установка / замена обшивки левой (или правой) задней колесной ниши (compact)
Снять пенорезинный мат (1).

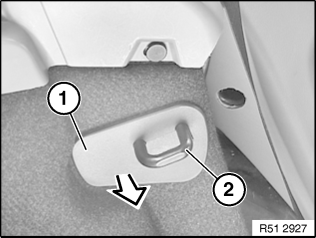

Отцепить щиток (1) от крюка (2).
При установке: Следующие детали накладки (4) не должны иметь повреждений: Направляющая Клапан под крюк Фиксатор
Примечание: На рисунках показано исполнение с системой навигации и телефоном. Стандартное исполнение конструктивно идентично правой стороне, описанной в конце раздела.Левая сторона:

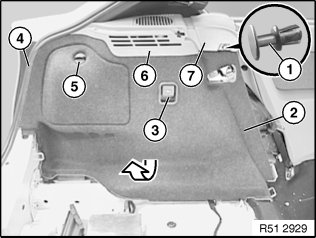

При установке: Обратить внимание на правильность положения защитной окантовки (4).Вынуть заклепку (1).
Отсоединить обшивку (2) колесной ниши движением назад/внутрь от крепления (6) и накладки (7) ремня безопасности.
Исполнение с розеткой на 12 В (3):
Отсоединить разъем под розетку (3).
Только при замене:

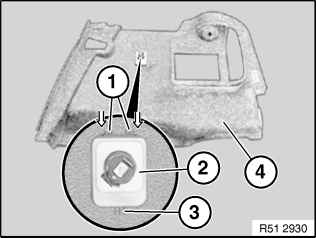

Повернуть фиксатор (5) и вынуть клапан движением вверх.

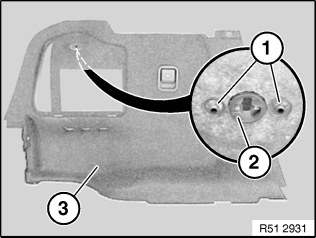

При установке: Поставить стопорные шайбы (1) соответствующим образом на фиксатор (2) обшивки (3) колесной ниши.

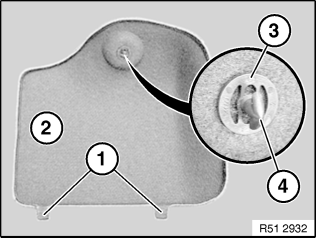

При установке: Направляющие (1) клапана (2) не должны иметь повреждений. Шайба (3) должна быть соответствующим образом надета на фиксатор (4).
При установке: Направляющая (3) не должна иметь повреждений.Только при замене:
Отжать фиксаторы (1) вниз и отсоединить розетку (2) на 12 В от обшивки (2) колесной ниши.
При установке: Обратить внимание на правильность положения защитной окантовки (4).Правая сторона:
Вынуть заклепку (1).
Отсоединить обшивку (5) колесной ниши движением назад/внутрь от крепления (3) и накладки (2) ремня безопасности.

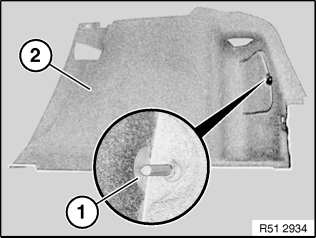

Фиксатор (1) клапана должен быть правильно установлен в обшивке (2) колесной ниши и не иметь повреждений.
