Замена левого или правого обтекателя (частичная замена до стыка с крышей)
Новый обтекатель, при необходимости, можно изготовить из каркаса крыши.
Снять или отсоединить следующие детали:
облицовку панели приборов
переднее сиденье
лобовое стекло
накладку передней стойки
- Предупреждение! Снять или накрыть другие детали автомобиля, которым могут повредить высокая температура, искры или пыль.
Определить и разметить верхнюю линию отреза на обтекателе.
Размер (A) от кромки панели крыши = 140 мм.
Размер (B) от центра отверстия под декоративную планку = 90 мм.
1 = кромка панели крыши
2 = отверстие под декоративную планку

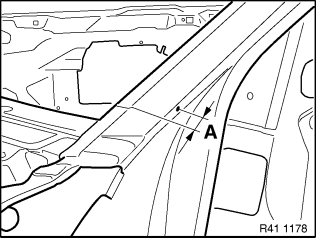

Определить и разметить линию отреза на обтекателе.
Размер (A) от центра предпоследнего отверстия под декоративную планку = 405 мм.
Оголить кромки соединения рамы лобового стекла и высверлить точки сварки.
Высверлить точки сварки в проеме двери.
1 = нижняя линия отреза обтекателя
2 = верхняя линия отреза обтекателя

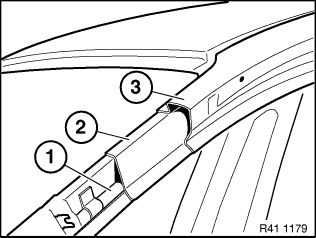

Конструкция обтекателя:
1 = труба для стока воды (подъемно-сдвижной крышки люка)
2 = армирующая вставка обтекателя
3 = обтекатель
Предупреждение! Осторожно отделить обтекатель. Не допускать повреждения трубы для стока воды (подъемно-сдвижной крышки люка).
Примечание: Способ ремонта трубки для стока воды подъемно-сдвижной крышки люка с помощью шланга, см. материалы Службы поставки запчастей BMW.- Предупреждение! Не использовать для нагрева открытое пламя!
Опасность возгорания!
Работать с вытяжкой и при хорошей вентиляции.
Нагреть область установки шумопоглощающего пеноматериала и снять обтекатель.

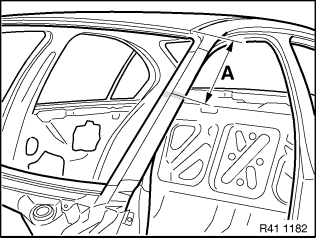

Размер (A) от кромки панели крыши = прибл. 300 мм.
Расположение шумопоглощающего материала,
см. 41 00 ... Расположение фасонных деталей из шумопоглощающего материала в пустотах.
Отпрофилировать и отшлифовать кромки соединения.
Удалить остатки шумопоглощающего пеноматериала (1).
Разметить линии отреза (верхнюю/ нижнюю) на новом обтекателе и разрезать по ним деталь.
Изготовить из отходов металлического листа промежуточную вставку для верхней соединительной кромки.
Ширина прибл. 40 мм.
Изготовить из отходов металлического листа промежуточную вставку для нижней соединительной кромки.
Ширина прибл. 40 мм.
Подогнать отрезанный по размерам новый обтекатель.
Очистить соединительные кромки и покрыть цинковой краской промежуточные вставки (верхнюю и нижнюю).
Перфорировать кромки (верхнюю и нижнюю) обтекателя для сварки методом "электрозаклепки".
Зачистить и покрыть цинковой краской соединительные кромки.
Перфорировать кромки (верхнюю и нижнюю) на новом обтекателе для сварки методом "электрозаклепки".
Зачистить и покрыть цинковой краской соединительные кромки.
Подогнать, зафиксировать и приварить промежуточные вставки (верхнюю и нижнюю).
Отшлифовать места сварного соединения.
Очистить и покрыть цинковой краской соединительные кромки на кузове.
Установить фасонную деталь из шумопоглощающего материала в обтекатель сбоку сверху:
Последовательность действий и материалы,
см. 41 00 ... Установка шумопоглощающего материала в пустотах, кроме боковины
Краткое изложение:
Очистить плоскость сопряжения фасонной детали на кузове и на новом обтекателе.
1 = пластина крепления фасонной детали
Очистить фасонную деталь (2).
Покрыть фасонную деталь (2) клеем для вклеивания стекол предписанной марки и надеть ее на пластину (1).
При установке: Фасонная деталь (1) должна находиться по отношению к плоскости стойки двери (2) под углом 90°.После этого нанести на фасонную деталь слой клея для вклеивания стекол.
Предупреждение! При точечной сварке не допускать искривления детали, которое может возникнуть из-за теплового расширения. Давать достаточно времени для охлаждения точек. Опасность искривления детали!Подогнать и зафиксировать новый обтекатель.
По верхнему и нижнему соединительному шву точки должны располагаться настолько близко друг к другу, чтобы получился сплошной шов.

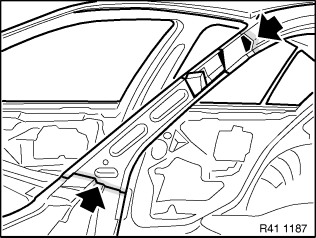

Заварить кромку соединения в дверном проеме.
1 = нижняя линия отреза обтекателя
2 = верхняя линия отреза обтекателя
Заварить кромку соединения с панелью рамы лобового стекла.
Отшлифовать места сварного соединения.
Залудить швы соединения обтекателя вверху и внизу оловянным припоем и отшлифовать их.
