Снятие и установка заднего бампера в сборе
Освободить поворотные фиксаторы (1) и снять накладки (2) с вентиляционной решетки (3).
Отсоединить разъем (1) с левой и с правой стороны.
Снять втулку (2).
Примечание: При снятии бампера отсоединить провода.Снять обшивку пола багажного отделения.

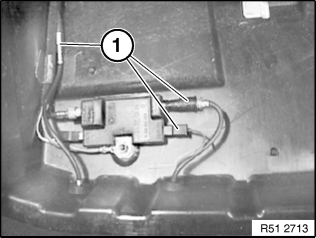

Отсоединить разъемы (1).

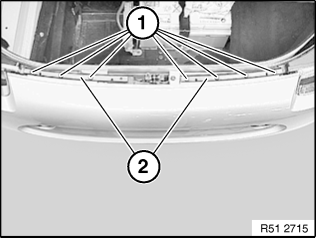

Вынуть заклепки (1) и снять накладку (2).
Вывернуть винты (1).
Снять шину крепления (2) и распорки.
Вывернуть болты (1) и (2) с левой и с правой стороны и снять распорные втулки.
При установке: Момент затяжки 51 12 2AZ.Отвернуть гайки (1) с левой и с правой стороны и отсоединить провод (2).
Вывернуть болт (3) крепления ударного демпфера (4) с левой и с правой стороны.
Предупреждение! Не допускать повреждения перемычек (3).Осторожно оттянуть левый и правый край бампера (1) наружу и расфиксировать первые две перемычки (3) маленькой шлицевой отверткой (опасность повреждения).
После этого разжать остальные зажимы и отсоединить бампер (1) от крыла (2).
Перемычки (3) не должны иметь повреждений.
Оттянуть бампер немного назад.
Отсоединить разъемы (1) с левой и с правой стороны и снять бампер в сборе.
