Снятие и установка / замена троса привода стеклянной крышки

54.10 · 290
  1. Необходимые подготовительные операции: Снять переднюю часть панорамной крыши
    Указание: Для следующей технологической операции расположить отдельные компоненты следующим образом: Установить положения с помощью аварийного привода, используя шестигранный ключ с изгибом (для этого отсоединить разъем от привода). Сдвижная панель потолка закрыта Механизм стеклянной крышки в положении вентиляции Снять передний привод с редуктором. Снять водосточный желобок.
  2. Внимание! Опасность повреждения направляющей!
    При установке: Обратить внимание на надежное положение упоров в направляющей. При необходимости зафиксировать с помощью кернения.

    Снять все упоры (1) с направляющей с помощью отвертки.

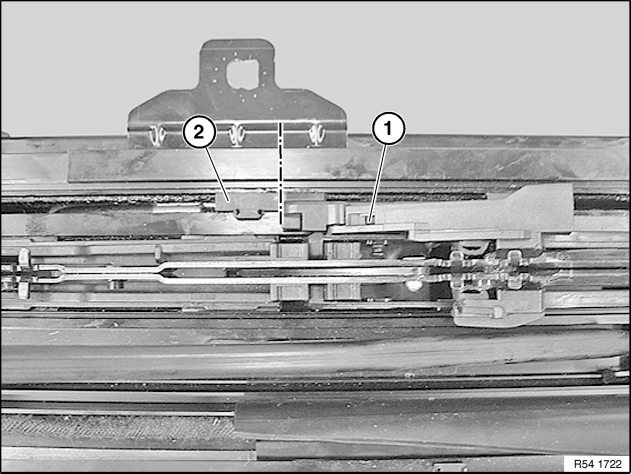

  3. Сдвинуть пластину троса привода с помощью установочного клина (1) вперед так, чтобы направляющая верхней кулисы (2) и нижней кулисы (3) освободились. (см. маркировку)

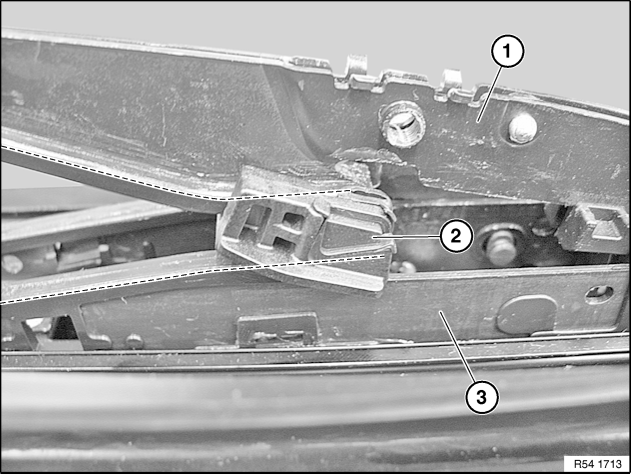

  4. Поднять верхнюю кулису (1) из захватов нижней кулисы (3). (см. маркировку)

  5. Разблокировать перемычку (1) и сдвинуть нижнюю кулису (2) назад.

  6. Снять регулировочный клин (1) пластины троса привода в направлении, указанном стрелкой.

  7. Сдвинуть пластину троса привода (1) назад и вынуть вместе с подъемным тросом из направляющей.

  8. При установке: Вставить регулировочный клин (1) в пластину троса привода. Регулировочный клин (1) должен располагаться в свободной зоне верхней кулисы (2) (при необходимости сдвинуть пластину троса привода). Сдвинуть пластину троса привода с регулировочным клином (1) назад на верхнюю кулису (2). (см. маркировку)
  9. При установке: Сдвинуть нижнюю кулису (2) вперед, пока перемычка не зафиксируется в направляющей. При этом приподнять верхнюю кулису.
  10. При установке: Сдвинуть верхнюю кулису (1) вперед над захватами нижней кулисы (2). Надавить верхнюю кулису (1) на захваты нижней кулисы (2). (см. маркировку)
  11. При установке: Сдвинуть регулировочный клин (2) пластины троса привода назад. Регулировочный клин (2) пластины троса привода должен погрузиться в направляющие (отмеченный участок) нижней (3) и верхней (1) кулис.
  12. При установке: Вставить упоры в направляющую и зафиксировать с помощью кернения. Проверить надежное положение упоров в направляющей. Сдвинуть регулировочный клин (1) с пластиной троса привода слева и справа с кулисами на блок на крайнем упоре (2). Установить привод с редуктором.
  13. Указание: Проверить плавность хода механизма. Проверить функционирование.
